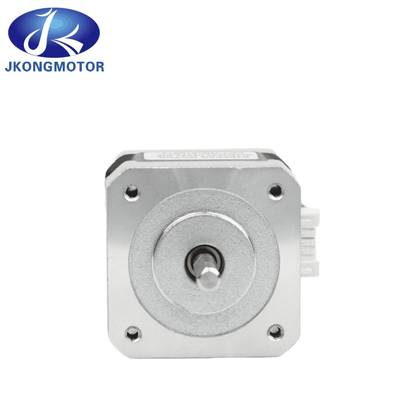

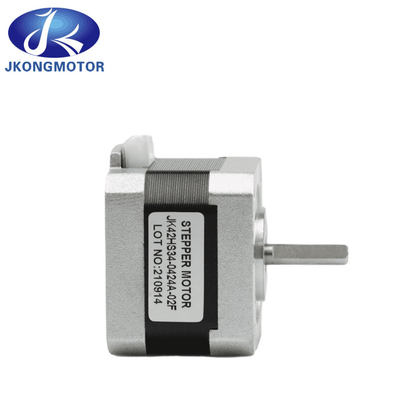

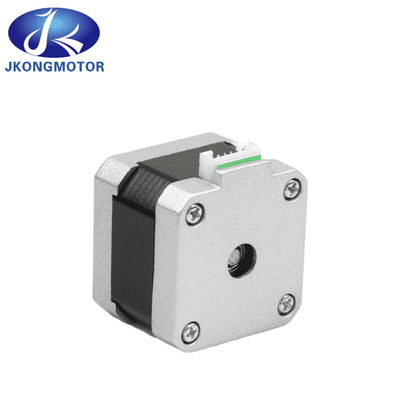

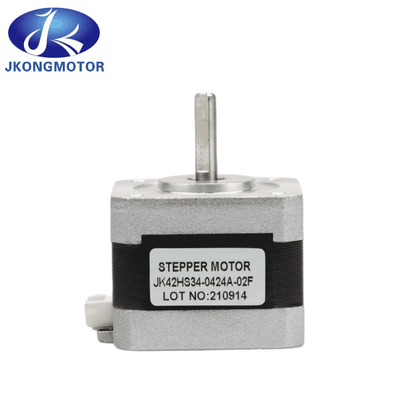

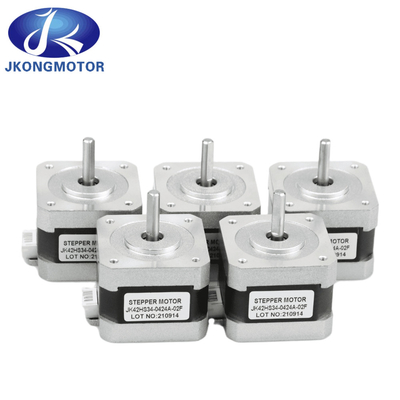

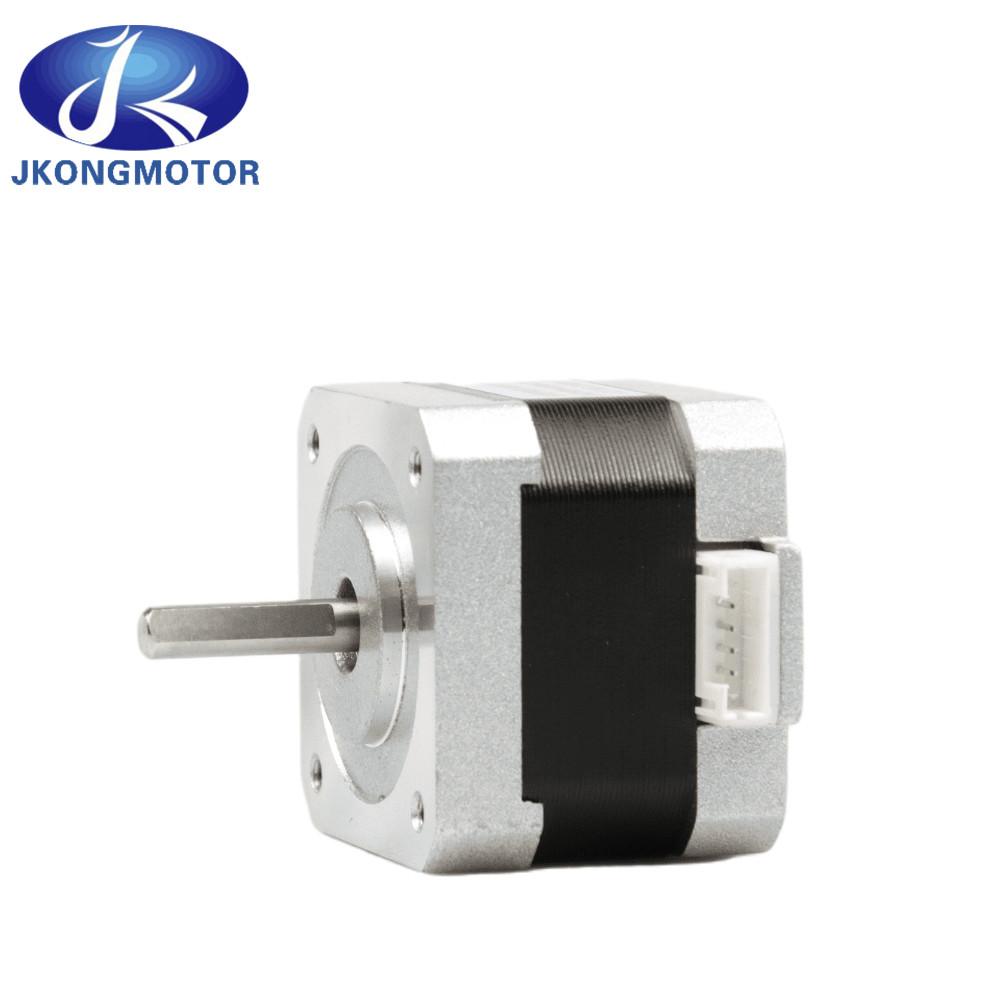

1.8 Derece 2 Faz NEMA17 42Mm Motor Stepper / Sm42ht33-1334 JK42HS34-0424A

1.8 Derajat 2 Faz NEMA17 42Mm Motor Stepper/Sm42ht33-1334 JK42HS34-0424A


1Genel özellik:

• Adım açısı: 1.8°
• Adım açısı doğruluğu: ± 5% ((tam adım, yük yok)
• Direnç Doğruluğu: ±10%
• İndüktansa Doğruluğu: ±20%
• Sıcaklık artışı: 80°Cmax
• Çevre sıcaklığı: -20°C~+50°C
• İzolasyon direnci: 100 MΩ Min. ,500VDC
• Dielektrik Gücü: 1 dakikalığına 500VAC
• Çubuk Radial Oyunu: 0.02Max. (450g yük)
• Çubuk Aksyal Oyunu: 0.08Max. (450g-yük)
• Maks. radyal kuvvet: 28N (flanştan 20mm)
• Maks. eksen gücü: 10N

2. Nema 11 Adımlı motorElektriksel özellik:

Eşleşen Stepper motor sürücüsü:JK0220


3.Yüksek Dönümlü Adımlı MotorBoyutlar: (Birim = mm)

Avantajlar

• Kontrol için düşük maliyet elde edildi
• Başlangıçta yüksek tork ve düşük hızlar
• Sertlik
• Yapım basitliği
• Açık döngü kontrol sisteminde çalışabilir.
• Düşük bakım
• Durgunlaşma veya kayma olasılığı daha az
• Herhangi bir ortamda çalışır.
• Robotikte geniş ölçekte kullanılabilir.
• Yüksek güvenilirlik
• Motorun dönüş açısı giriş darbesine orantılıdır.
• Motor dururken tam tork vardır (eğer sargılar güçlendirilmişse)
• Doğru konumlandırma ve hareketin tekrarlanabilirliği, çünkü iyi adım motorlarının bir adımın %3'ü %5'ine kadar doğruluğu vardır ve bu hata bir adımdan diğerine biriktirilmez.
• Başlatma/durma/geri çekilme konusunda mükemmel tepki.
• Motorda temas fırçaları olmadığı için çok güvenilir. Bu nedenle, motorun ömrü sadece rulmanın ömrüne bağlıdır.
• Motorların dijital giriş darbelerine yanıtları açık döngü kontrolü sağlar, bu da motoru daha basit ve kontrolü daha ucuz hale getirir.
• Çok düşük hızlı senkroni dönüşü, direk olarak şaftla birleştirilmiş bir yükle elde etmek mümkündür.
• Hız, giriş darbelerinin frekansına orantılı olduğundan geniş bir dönme hızı aralığı gerçekleştirilebilir.

Başvurular

Bilgisayar kontrollü adımlı motorlar, bir tür hareket kontrol konumlandırma sistemidir.Genellikle tutma veya konumlandırma uygulamalarında kullanılmak üzere açık döngü sisteminin bir parçası olarak dijital olarak kontrol edilirler..

Lazer ve optik alanında, doğrusal aktüatörler, doğrusal aşamalar, dönüş aşamaları, goniometre ve ayna montajları gibi hassas konumlandırma ekipmanlarında sıklıkla kullanılırlar.Diğer kullanımlar ambalaj makinelerinde, ve sıvı kontrol sistemleri için valf pilot aşamalarının konumlandırılması.

Ticari olarak, adımlı motorlar disket sürücüleri, düz yataklı tarayıcılar, bilgisayar yazıcıları, plotörler, slot makineleri, görüntü tarayıcıları, kompakt disk sürücüleri, akıllı aydınlatma, kamera lensleri,CNC makineleri ve, daha son zamanlarda 3 boyutlu yazıcılarda.
