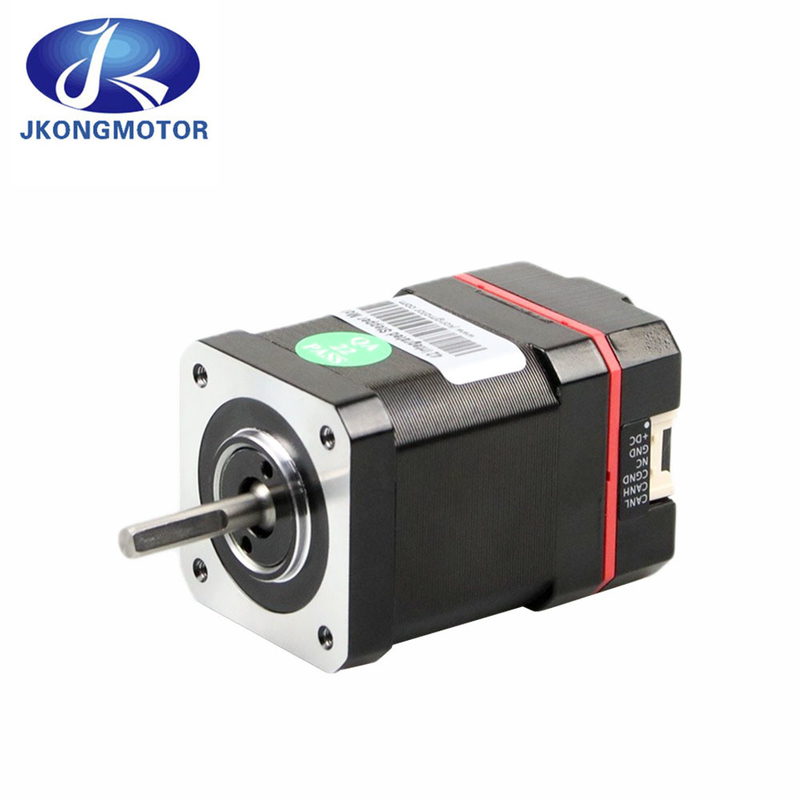

CANopen RS485 Nema17 0.72NM Geri Beslemeli Entegre Step Motor Enkoderli Kolay Servo Motor Hibrit Step Motor
1, özelliklerikontrolör sürücüsü ile entegre kolay servo step motor:
1): Yeni nesil 32-bit DSP teknolojisi.
2): Standart CANopen CiA402 protokolünü destekler.
3): 4 yollu giriş fonksiyonu terminali, 2 yollu çıkış fonksiyonu terminali.
4): Tork düşüşü azalır ve hız 3000 rpm'ye ulaşabilir.
5): Kolay izleme ve kontrol için dahili alarm çıkışı.
6): Akımı akıllıca ayarlayın, titreşimi, gürültüyü ve ısıyı azaltın ve verimliliği %35 artırın.
7): Voltaj aralığı: DC24~36V.
8): 16 ayarlanabilir alt bölüm, varsayılan 1000pulse/r'dir.
9): Mükemmel yüksek hız ve sertlik, servo ve stepin mükemmel entegrasyonu.
10): Aşırı gerilim, düşük gerilim, aşırı akım ve diğer koruma fonksiyonları ile.
11): Tahrik motorlu entegre tasarım.Kolay kurulum, küçük ayak izi ve basit kablolama.
Changzhou Jkongmotor Co., Ltd, Çin'in Changzhou şehrinde bulunan yüksek teknolojili bir sanayi bölgesiydi.Ürünlerimiz 3d yazıcı CNC makinesi, tıbbi ekipman, dokuma baskı ekipmanları vb. gibi birçok makinede kullanılmaktadır.
JKONGMOTOR, bizimle uzun vadeli işbirliği kurmak için 'OEM' ve 'ODM' işbirliklerine ve diğer şirketlere sıcak bir şekilde hoş geldiniz.
Samimi ve iyi bir itibara sahip şirket ruhu, geniş müşteri kitlelerinin tanınmasını ve desteğini kazanırken, aynı zamanda yerli ve yabancı tedarikçilerle yakın çıkar topluluğu ile şirket, sağlam bir temel atarak iyi huylu gelişme aşamasına girdi. sadece gerçekten şirketin sürdürülebilir gelişimini gerçekleştirme stratejik hedefi için.
2. 42mm Hibrit Nema 17 Entegre Step Motor Genel Spesifikasyonu:
| İsim |
satılık entegre step motor |
| modeli |
Nema 17 Entegre Step Motorlu 3d Yazıcı |
| Motor tipi |
entegre kapalı çevrim step motor |
| anma gerilimi |
21v ~ 36v |
| Tutma Torku |
0.48Nm |
| Adım Açısı |
1.8 derece |
| Akım |
0.8A ~ 2.0A |
| şaft |
5mm D-kesim Mil |
| Destek Kontrolü |
CANopen CiA402 |
| kullanım |
PCB ile ilgili ekipmanlarda baskı, AOI, panel yapıştırma, transfer ekipmanı vb.kamera ve parmak izi gibi kamerayla ilgili ekipmanlar;katı kristal makinesi, tel yapıştırma makinesi, dağıtma makinesi, ışın ayırıcı ve paketlemede paket bant makinesi |
3, Uygulamaentegre servo step motor:
PCB ile ilgili ekipmanlarda baskı, AOI, panel yapıştırma, transfer ekipmanı vb.kamera ve parmak izi gibi kamerayla ilgili ekipmanlar;katı kristal makinesi, tel yapıştırma makinesi, dağıtım makinesi, ışın ayırıcı ve paketlemede paket bant makinesi.
4, Genel Şartnameentegre adım servo motor:
| Şartname |
ISM42-C Serisi |
| Birim |
Asgari |
Tipik |
Maksimum |
| çıkış akımı |
A |
0,8~2,0 |
- |
2 |
| Giriş gerilimi |
vdc |
24 |
24 |
36 |
| Nominal giriş akımı |
mA |
10 |
10 |
50 |
| Nominal giriş voltajı |
V |
- |
24 |
24 |
| Darbe frekansı |
kHz |
0 |
- |
200 |
| Yalıtım direnci |
MΩ |
100 |
- |
- |
5, Teknik Veriler:
| Teknik Veriler |
| İsim |
Birim |
ISM42-C1 |
ISM42-C2 |
| evre |
Evre |
2 |
2 |
| anma gerilimi |
V(DC) |
21~36 |
24~36 |
| Çıkış Akımı |
A |
0,8~2,0 |
0,8~2,0 |
| Tutma Torku |
Nm |
0.48 |
0,72 |
| Motor Uzunluğu |
mm |
47 |
60 |
| Ağırlık |
Kilogram |
0,5 |
0.65 |
| Yalıtım Sınıfı |
- |
B |
B |
| Çalışma sıcaklığı |
℃ |
0~55 |
0~55 |
6, Terminal Açıklaması:
| Terminal Açıklama |
|
| Toplu iğne |
İşlev |
Not |
Arayüz Şeması |
| güç |
Güç göstergesi |
Güç açık göstergesi |
 |
| ALM |
Alarm göstergesi |
Alarm balıkçılık göstergesi |
| X0-X3 |
4 giriş terminali |
Giriş/Çıkış terminali, 24V sinyal güç kaynağı, NPN ve PNP iki kablolama modunu destekler, terminal işlevi yazılım değişikliğini destekler |
| XCOM |
ortak giriş |
| Y0-Y1 |
2 çıkış terminali |
| YCOM |
çıkış ortak |
| CANH |
iletişim terminali |
CANH iletişim kablosu |
| CANL |
iletişim terminali |
CANL iletişim kablosu |
| +DC |
Güç girişi pozitif terminali |
DC24~36V |
| GND |
Güç girişi negatif terminali |
7, Giriş / Çıkış terminali:
| Giriş / Çıkış terminali: |
| Toplu iğne |
İsim |
İşlev |
| X0 |
giriş terminali |
Giriş/Çıkış terminali, 24V sinyal güç kaynağı, NPN ve PNP iki kablolama modunu destekler, terminal işlevi yazılım değişikliğini destekler |
| X1 |
| X2 |
| X3 |
| XCOM |
Ortak giriş terminali |
| Y0 |
Çıkış terminali |
Çıkış terminali, maksimum sürüş akımı 50mA'dır, terminal fonksiyon yazılımı modifikasyonunu destekler |
| Y1 |
| YCOM |
Ortak çıkış terminali |
8, DIP anahtarı ayarları:
| DIP anahtarı ayarları: |
| Toplu iğne |
İşaret |
İşlev |
| 1 |
SW1 |
SW1: Terminal direnci |
| 2 |
SW2 |
SW2-5: Adres ayarı |
| 3 |
SW3 |
| 4 |
SW4 |
| 5 |
SW5 |
9, Güç bağlantı noktası ayarı:
| Güç bağlantı noktası ayarı: |
| Toplu iğne |
İsim |
İşlev |
| CANL |
iletişim portu |
CANL CANH Haberleşme hattı |
| CANH |
| CGND |
iletişim adresi |
CAN İletişim hattı |
| Kuzey Kore |
|
|
| GND |
Güç girişi |
DC: 24V~ 36V |
| +DC |
10, Alarm yayını:
| Alarm çıkışı: |
| Hata kodu |
Hata bilgisi |
ALM uyarı ışığı |
sıfırlama |
| Hata1: (0x01) |
Aşırı akım veya fazdan faza kısa devre |
|
Kapatma sıfırlama |
| Hata2: (0x02) |
Güç kaynağı voltajı çok yüksek |
|
Kilitle/Otomatik sıfırlama |
| Hata3: (0x03) |
Güç kaynağı voltajı çok düşük |
|
Kilitle/Otomatik sıfırlama |
| Hata5: (0x05) |
Torlansın dışında |
|
Kapatma sıfırlama |
11, Kullanım ortamı:
| Çevreyi kullanın: |
| Soğutma yöntemi |
Soğutucu soğutma |
| Çevreyi kullanın: |
Çevreyi kullan |
Diğer ısıtma ekipmanlarından mümkün olduğunca uzak tutun, tozdan, yağ buharından, aşındırıcı gazdan, güçlü titreşimli yerlerden kaçının, yanıcı gaz ve iletken tozu yasaklayın. |
| Sıcaklık |
0℃ ~ 50℃ |
| Nem |
40 ~ 90 %RH (yoğunlaşma yok) |
| Şok |
10 ~ 55Hz/0.15mm |
| Depolama sıcaklığı |
-20℃ ~ +80℃ |
12,Ürün Ölçüleri: (Birim=mm)
13, Özelleştirilmiş Tasarım:
Bu motor isteğinizle eşleşmiyorsa.Lütfen bizimle iletişime geçmekten çekinmeyin, Özelleştirilmiş mil / sargı / montaj flanşı / kablo / konektör / Kodlayıcı / Fren / Şanzıman ve diğerleri yapabiliriz.Uygulamanızın tam ihtiyaçlarına uygun bir motor tasarlamak için sizinle ve ekibinizle yan yana çalışacağız.Tüm Mühendislik ve Destek kendi bünyesinde yapılır.
14, Özelleştirilmiş Mil Tipleri:
