Menşe yeri: | Jiangsu, Çin (Anakara) |
Marka adı: | Jkongmotor |
Sertifika: | CE, Rohs, ISO,Reach... |
Model numarası: | nema 17 entegre step motor |
Min sipariş miktarı: | 3-10 ADET |
---|---|
Ambalaj bilgileri: | ihracat karton ile örnek. palet ile büyük miktar |
Teslim süresi: | Numuneler için 7-15 gün / Parti için 15-25 gün |
Yetenek temini: | 100000 adet/ay |
İsim: | Entegre kodlayıcılı step motor | Motor tipi: | 3d Yazıcı için Entegre Step Motor |
---|---|---|---|
Model adı: | STM Entegre Stepper | anma gerilimi: | 36V |
Akım: | 1 A | Tutma Torku: | 0.48Nm |
Vücut uzunluğu: | 47mm | şaft: | 5 mm |
kullanım: | PCB ile ilgili ekipmanlarda baskı, AOI, panel yapıştırma, transfer ekipmanı vb. | ||
Vurgulamak: | Entegre Step Motorlar 1.8 derece,CANopen CiA402 Nema 17 Entegre Step Motor,Entegre Enkoderli 1.8 derece Step Motor |

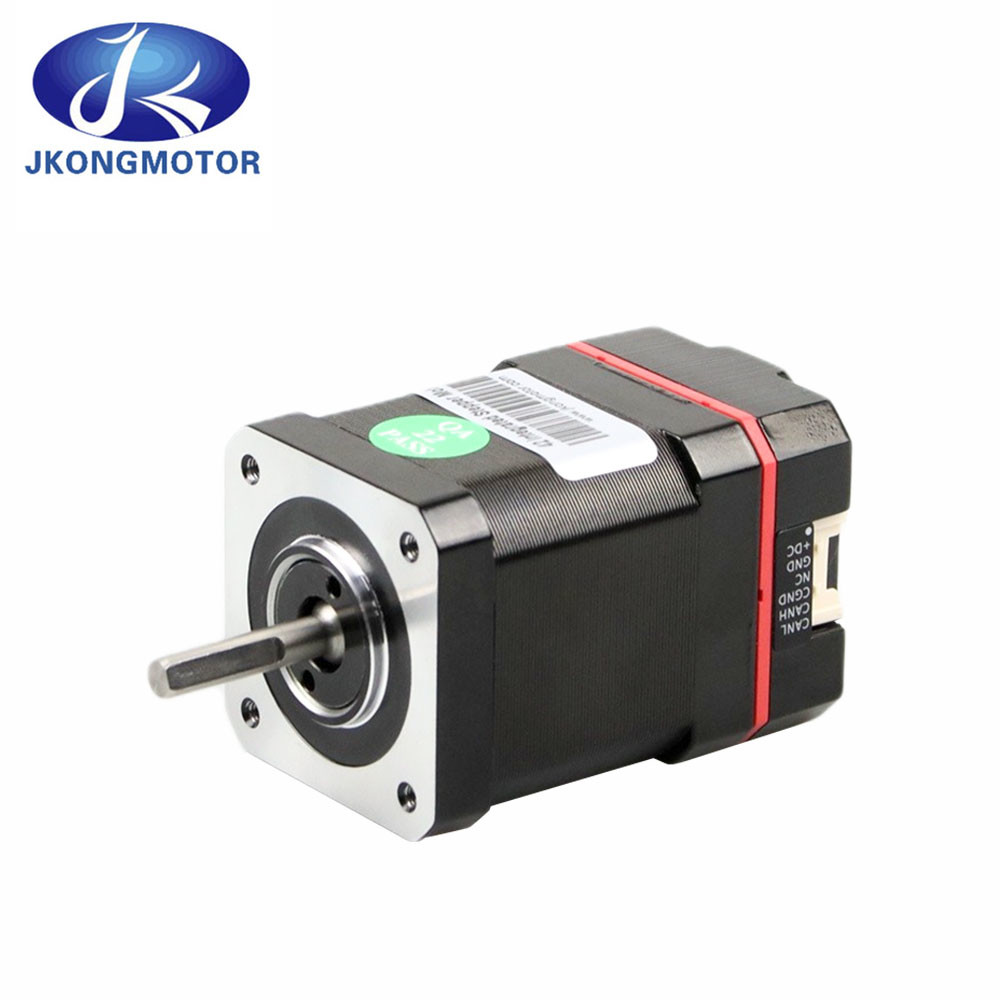

RS485 CANopen 0.48NM / 0.72NM Nema 17 Sürücülü Entegre Kapalı Çevrim Step Motor 47 / 60mm Destek Standardı CANopen CiA402
Entegre Step Motorlar.Entegre Step Motorlar, step motoru artı sürücü ve kontrol bileşenlerini tek bir cihazda birleştirir.Entegre stepperler, ayrı motor ve sürücü bileşenleri üzerinden kablolamayı azaltan ve maliyetten tasarruf sağlayan yerden tasarruf sağlayan bir tasarım sunar.
STM, step motor, sürücü ve kontrolör teknolojilerini tek bir cihazda birleştiren bir sürücü + motor + kontrol ünitesidir ve geleneksel motor ve sürücü çözümlerine göre yerden, kablolamadan ve maliyetten tasarruf sağlar."S" modelleri, Si Komut Dili (SCL) kullanılarak adım ve yön, analog giriş, joystick kontrolü ve ana bilgisayar komutları gibi kontrol seçenekleri sunar.SCL, PC veya PLC gibi bir ana cihazdan gönderilen seri komutlar aracılığıyla kontrole izin verir.Bu, kullanıcının bir ana seri cihaz aracılığıyla gerçek zamanlı olarak çeşitli hareket, G/Ç ve sistem durumu görevlerini gerçekleştirmesine izin verir.
1. 42mm Hibrit Nema 17 Entegre Step Motor Genel Şartname:
İsim | Entegre kodlayıcılı step motor |
modeli | 3d Yazıcı için Entegre Step Motor |
Motor tipi | STM Entegre Stepper |
anma gerilimi | 21v ~ 36v |
Tutma Torku | 0,48Nm / 0,72Nm |
Adım Açısı | 1.8 derece |
Akım | 0.8A ~ 2.0A |
şaft | 5mm D-kesim Mil |
Destek Kontrolü | CANopen CiA402 |
kullanım | PCB ile ilgili ekipmanlarda baskı, AOI, panel yapıştırma, transfer ekipmanı vb. |
2, özelliklerientegre step motor denetleyici sürücüsü:
1): Yeni nesil 32-bit DSP teknolojisi.
2): Standart CANopen CiA402 protokolünü destekler.
3): 4 yollu giriş fonksiyonu terminali, 2 yollu çıkış fonksiyonu terminali.
4): Tork düşüşü azalır ve hız 3000 rpm'ye ulaşabilir.
5): Kolay izleme ve kontrol için dahili alarm çıkışı.
6): Akımı akıllıca ayarlayın, titreşimi, gürültüyü ve ısıyı azaltın ve verimliliği %35 artırın.
7): Voltaj aralığı: DC24~36V.
8): 16 ayarlanabilir alt bölüm, varsayılan 1000pulse/r'dir.
9): Mükemmel yüksek hız ve sertlik, servo ve stepin mükemmel entegrasyonu.
10): Aşırı gerilim, düşük gerilim, aşırı akım ve diğer koruma fonksiyonları ile.
11): Tahrik motorlu entegre tasarım.Kolay kurulum, küçük ayak izi ve basit kablolama.
3, Uygulamaentegre sürücü step motor:
PCB ile ilgili ekipmanlarda baskı, AOI, panel yapıştırma, transfer ekipmanı vb.kamera ve parmak izi gibi kamerayla ilgili ekipmanlar;katı kristal makinesi, tel yapıştırma makinesi, dağıtım makinesi, ışın ayırıcı ve paketlemede paket bant makinesi.
4, Genel Şartnameentegre adım servo motor:
Şartname | ISM42-C Serisi | |||
Birim | Asgari | Tipik | Maksimum | |
çıkış akımı | A | 0,8~2,0 | - | 2 |
Giriş gerilimi | vdc | 24 | 24 | 36 |
Nominal giriş akımı | mA | 10 | 10 | 50 |
Nominal giriş voltajı | V | - | 24 | 24 |
Darbe frekansı | kHz | 0 | - | 200 |
Yalıtım direnci | MΩ | 100 | - | - |
5, Teknik Veriler:
Teknik Veriler | |||
İsim | Birim | ISM42-C1 | ISM42-C2 |
evre | Evre | 2 | 2 |
anma gerilimi | V(DC) | 21~36 | 24~36 |
Çıkış Akımı | A | 0,8~2,0 | 0,8~2,0 |
Tutma Torku | Nm | 0.48 | 0,72 |
Motor Uzunluğu | mm | 47 | 60 |
Ağırlık | Kilogram | 0,5 | 0.65 |
Yalıtım Sınıfı | - | B | B |
Çalışma sıcaklığı | ℃ | 0~55 | 0~55 |
6, Terminal Açıklaması:
Terminal Açıklama | |||
Toplu iğne | İşlev | Not | Arayüz Şeması |
güç | Güç göstergesi | Güç açık göstergesi | |
ALM | Alarm göstergesi | Alarm balıkçılık göstergesi | |
X0-X3 | 4 giriş terminali | Giriş/Çıkış terminali, 24V sinyal güç kaynağı, NPN ve PNP iki kablolama modunu destekler, terminal işlevi yazılım değişikliğini destekler | |
XCOM | ortak giriş | ||
Y0-Y1 | 2 çıkış terminali | ||
YCOM | çıkış ortak | ||
CANH | iletişim terminali | CANH iletişim kablosu | |
CANL | iletişim terminali | CANL iletişim kablosu | |
+DC | Güç girişi pozitif terminali | DC24~36V | |
GND | Güç girişi negatif terminali |
7, Giriş / Çıkış terminali:
Giriş / Çıkış terminali: | ||
Toplu iğne | İsim | İşlev |
X0 | giriş terminali | Giriş/Çıkış terminali, 24V sinyal güç kaynağı, NPN ve PNP iki kablolama modunu destekler, terminal işlevi yazılım değişikliğini destekler |
X1 | ||
X2 | ||
X3 | ||
XCOM | Ortak giriş terminali | |
Y0 | Çıkış terminali | Çıkış terminali, maksimum sürüş akımı 50mA'dır, terminal fonksiyon yazılımı modifikasyonunu destekler |
Y1 | ||
YCOM | Ortak çıkış terminali |
8, DIP anahtarı ayarları:
DIP anahtarı ayarları: | ||
Toplu iğne | İşaret | İşlev |
1 | SW1 | SW1: Terminal direnci |
2 | SW2 | SW2-5: Adres ayarı |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, Güç bağlantı noktası ayarı:
Güç bağlantı noktası ayarı: | ||
Toplu iğne | İsim | İşlev |
CANL | iletişim portu | CANL CANH Haberleşme hattı |
CANH | ||
CGND | iletişim adresi | CAN İletişim hattı |
Kuzey Kore | ||
GND | Güç girişi | DC: 24V~ 36V |
+DC |
10, Alarm yayını:
Alarm çıkışı: | |||
Hata kodu | Hata bilgisi | ALM uyarı ışığı | sıfırlama |
Hata1: (0x01) | Aşırı akım veya fazdan faza kısa devre | Kapatma sıfırlama | |
Hata2: (0x02) | Güç kaynağı voltajı çok yüksek | Kilitle/Otomatik sıfırlama | |
Hata3: (0x03) | Güç kaynağı voltajı çok düşük | Kilitle/Otomatik sıfırlama | |
Hata5: (0x05) | Torlansın dışında | Kapatma sıfırlama |
11, Kullanım ortamı:
Çevreyi kullanın: | ||
Soğutma yöntemi | Soğutucu soğutma | |
Çevreyi kullanın: | Çevreyi kullan | Diğer ısıtma ekipmanlarından mümkün olduğunca uzak tutun, tozdan, yağ buharından, aşındırıcı gazdan, güçlü titreşimli yerlerden kaçının, yanıcı gaz ve iletken tozu yasaklayın. |
Sıcaklık | 0℃ ~ 50℃ | |
Nem | 40 ~ 90 %RH (yoğunlaşma yok) | |
Şok | 10 ~ 55Hz/0.15mm | |
Depolama sıcaklığı | -20℃ ~ +80℃ |
12,Ürün Ölçüleri: (Birim=mm)
13, Özelleştirilmiş Tasarım:
Bu motor isteğinizle eşleşmiyorsa.Lütfen bizimle iletişime geçmekten çekinmeyin, Özelleştirilmiş mil / sargı / montaj flanşı / kablo / konektör / Kodlayıcı / Fren / Şanzıman ve diğerleri yapabiliriz.Uygulamanızın tam ihtiyaçlarına uygun bir motor tasarlamak için sizinle ve ekibinizle yan yana çalışacağız.Tüm Mühendislik ve Destek kendi bünyesinde yapılır.
14, Özelleştirilmiş Mil Tipleri:
