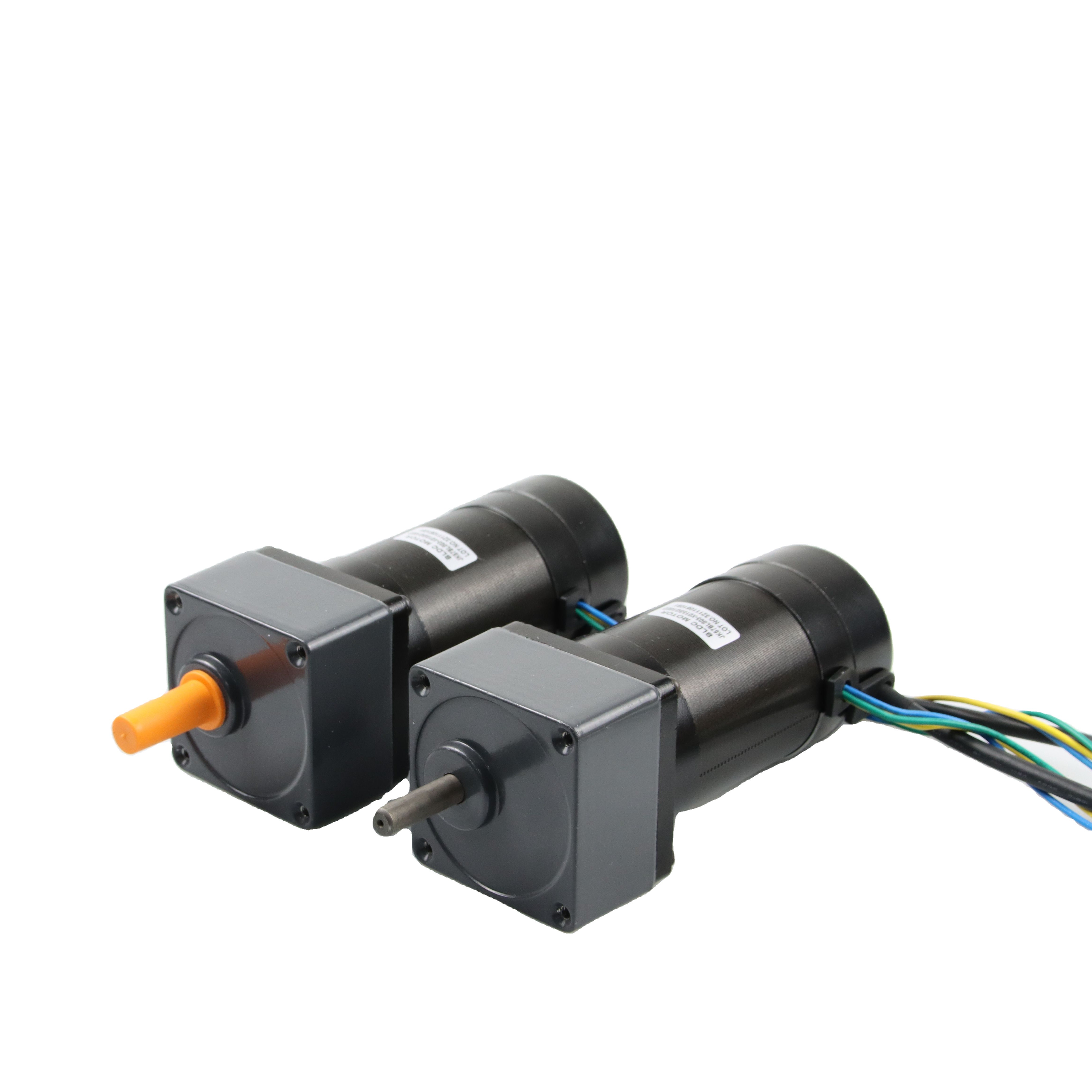

Nema23 57mm 36v 138w 4000rpm 0.33N.M Fırçasız Dc Dişli Motor

Marka: Jkongmotor Model No.: JK57BLS03-X013SG10ED
Faz Sayısı: 3 faz
Kutup Sayısı: 4 kutup
Anma Gerilimi: 36V
Anma Hızı: 4000Rpm
Anma Torku: 0.33Nm
Nominal Güç: 138W
Anma akımı: 8.6A
Motor uzunluğu: 92mm
Mil çapı: 8mm veya özelleştirilmiş
Sensör: Honeywell



Elektrik Spesifikasyonu:
Model numarası.	Birim	modeli
		JK57BLS01	JK57BLS02	JK57BLS03	JKBLS04
Faz sayısı	Evre	3
Kutup sayısı	Polonyalılar	4
anma gerilimi	VDC	24
Anma hızı	devir	4000
Puanlanmıs tork	Nm	0.11	0.22	0.33	0.44
Anma akımı	Amper	2	3.6	5.3	6.8
Anma gücü	W	46	92	138	184
tepe tork	Nm	0.33	0.66	1	1.32
tepe akımı	Amper	6.8	11.5	15.5	20.5
Geri EMF	V/Krpm	7.7	7.4	7.3	7.1
Tork sabiti	Nm/A	0.073	0.07	0.07	0.068
rotor ataleti	g.cm2	75	119	173	230
Vücut uzunluğu	mm	47	67	87	107
Ağırlık	kilogram	0.44	0.75	1	1.25
sensör	bal kuyusu
Yalıtım sınıfı	IP30
Koruma derecesi	-25~ +70℃
Depolama sıcaklığı	-15~ +50℃
Çalışma sıcaklığı	%85 BN或以下(无结露)<= %85 BN
Çalışma ortamı	Doğrudan güneş ışığı yok, aşındırıcı olmayan gaz, yanıcı gaz, yağ buharı, toz yok.
Rakım	1000m veya altı
Yukarıda sadece temsili ürünler için müşteri talebine göre özel istek ürünler yapılabilmektedir.
JKBLD300 JKBLD750 Fırçasız DC Motor Sürücüsü
Çevre sıcaklığı		JKBLD300		JKBLD750
		-10℃~ 50℃		-10℃~ 50℃
Giriş gerilimi		+18V~ +50V		+18V~ +50V
Çıkış Akımı		15A~35A		25A~ 45A
Uygun Motor Hızı		0~20000Rpm		0~20000Rpm
Hall Sensör Voltajı		4.5V~5.5V		4.5V~5.5V
Harici Potansiyometre		10KΩ		10KΩ
Destek Motoru		300w daha az fırçasız DC motor		750w daha az fırçasız DC motor
JKBLD300fırçasız dc sürücüsü aşağıdaki üç fazlı sinüs dalgası gücüne uygundur, 300W fırçasız dc motor hız regülasyonu, harici bir potansiyometre kontrolü, harici analog voltaj kontrolü, PC (PLC, SCM gibi) PWM hız regülasyonu ve diğer fonksiyonlar sağlayabilir.Aynı zamanda sürücüde büyük başlangıç ​​torku, hızlı başlangıç ​​ve fren ve pozitif ve negatif anahtarlama, manuel ve otomatik kontrol kombinasyonu bulunur.
JKBLD750fırçasız dc sürücü, aşağıdaki 3 fazlı sinüs dalgası gücüne ve 48VDC 750W fırçasız dc motor hız ayarına uygundur, harici bir potansiyometre kontrolü, harici analog voltaj kontrolü, PC (PLC, SCM gibi) PWM hız regülasyonu ve diğer işlevleri sağlayabilir.Aynı zamanda sürücüde büyük başlangıç ​​torku, hızlı başlatma ve fren ve pozitif ve negatif anahtarlama, manuel ve otomatik kontrol kombinasyonu bulunur.



Fırçasız dc motorun detayları:

42BLS motorunun çizimi:



SSS(S=Soru, A=Cevap)

S: Ana ürünleriniz nelerdir?
C: Şu anda Step motorlar, Fırçasız DC Motorlar, Fırçalı DC Motorlar, İş Mili motor, Ac Motorlar ve sürücüler vb. Üretiyoruz. Yukarıdaki motorların özelliklerini web sitemizden kontrol edebilir ve spesifikasyonunuza göre gerekli motorları önermek için bize e-posta gönderebilirsiniz.



S: Uygun bir motor nasıl seçilir?
C: Bize göstermek için motor resimleriniz veya çizimleriniz varsa veya voltaj, hız, tork, motor boyutu, motorun çalışma modu, gerekli kullanım ömrü ve gürültü seviyesi gibi ayrıntılı özellikleriniz varsa, lütfen bize bildirmekten çekinmeyin. , daha sonra isteğinize göre uygun motor önerebiliriz.



S: Standart motorlarınız için özelleştirilmiş hizmetiniz var mı?
C: Evet, voltaj, hız, tork ve şaft boyutu/şekli için isteğinize göre özelleştirebiliriz.



S: Önce test için numune alabilir miyim?
C: Evet, kesinlikle yapabilirsiniz.Gerekli motor özelliklerini onayladıktan sonra, numuneler için teklif vereceğiz ve bir proforma fatura sağlayacağız.



S: Motor kalitesinden nasıl emin olursunuz?
C: Kendi denetim prosedürlerimiz var: gelen malzemeler için, gelen malzemelerin nitelikli olduğundan emin olmak için numune ve çizim imzaladık;üretim süreci için, göndermeden önce nitelikli ürünlerin olduğundan emin olmak için süreçte tur denetimi ve son denetimimiz var.
