Name: 12Nm 60V Güç Kaynağı 3 Eksen Kapalı Çevrim Step Motor
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: JK86HSN120
Price: 260.00 USD
Availability: InStock

Ana sayfa Ürünler kapalı çevrim step motor

12Nm 60V Güç Kaynağı 3 Eksen Kapalı Çevrim Step Motor

Ürün ayrıntıları:

Menşe yeri:	Jiangsu, Çin (Anakara)
Marka adı:	Jkongmotor
Sertifika:	CE, ROHS,ISO9001
Model numarası:	JK86HSN120

Ödeme & teslimat koşulları:

Min sipariş miktarı:	3-10 ADET
Fiyat:	US$200~US$320/pcs
Ambalaj bilgileri:	<i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile
Teslim süresi:	Numuneler için 7-15 gün / Parti için 15-25 gün
Ödeme koşulları:	T/T, paypal, Western Union, L/C
Yetenek temini:	100000 adet/ay

İletişim

Detaylı ürün tanımı

Tip:	kapalı döngü	Evre:	2
müşteri adayı sayısı:	4	şaft:	14 mm kama mili
kama yüksekliği:	16mm	Akım:	6.0A
Tutma Torku:	12Nm	Stoklamak:	Evet
kullanım:	Cnc yönlendirici	Voltaj:	2.6V
Vurgulamak:	60V Kapalı çevrim Step Motor , 12Nm 3 eksenli step motor , Hibrit 3 eksenli step motor

3 eksen cnc hobi kiti Nema34 Kapalı çevrim Step Servo Motor + Mach3 Breakout Board + Sürücü + Güç Kaynağı

Şartname

kalem	değer
Garanti	1 YIL
Anavatan	Çin
Marka adı	Jkongmotor
Model numarası	Nema 34 Kapalı Çevrim step motor kitleri
Evre	2
Tip	hibrit
Akım / Faz	6A
Ürün adı	Nema 34 Kapalı Çevrim Step Motor
Adım açısı	1.8 derece
motor uzunluğu	78mm-155mm
Akım	6A
Rezistans	0.27Ω - 0.44Ω
İndüktans	2mH - 3.8mH
Tutma torku	4.6Nm - 13N.m
müşteri adayı sayısı	4
Tetik torku	1.2kg.cm - 3.6kg.cm
anahtar kelimeler	3 eksenli 4 eksenli step motor kitleri

Kalem	Özellikler
Adım Açısı	1.8°
Sıcaklık artışı	80℃maks
Ortam sıcaklığı	-20℃~+50℃
Yalıtım direnci	100 MΩ Min.,500VDC
Dielektrik gücü	1 dakika için 500VAC
Mil Radyal Oynatma	0.02Maks.(450g-yük)
Mil Eksenel Oynatma	0.08Maks.(450g-yük)
Maks.radyal kuvvet	220N (flanştan 20mm)
Maks.eksensel kuvvet	60N

Model numarası.	Adım Açısı	Motor Uzunluğu	Akım/Faz	Direnç/Faz	Endüktans/Faz	Tutma Torku	Potansiyel Müşteri Sayısı	Tetik Torku	Rotor Atalet
	(°)	(L)aa	A	Ω	mH	Nm	Numara.	Kg.cm	g.cm²
JK86HSN45	1.8	78	6	0.27	2	4.6	4	1.2	1400
JK86HSN65	1.8	100	6	0.27	2.2	6.8	4	1.9	2200
JK86HSN85	1.8	115	6	0.36	3.8	8.5	4	2.4	2700
JK86HSN120	1.8	155	6	0.44	3.8	13	4	3.6	4000

Yukarıda sadece temsili ürünler için müşteri talebine göre özel istek ürünler yapılabilmektedir.

Uygun Güç Kaynağı Parametreleri:


Güç Kaynağı Modeli	Giriş gerilimi	çıkış voltajı	Güç	Ağırlık	Boyut
S-300-48	AC110V/220V	DC48V	300W	0.7kg	21511550mm
S-1000-48	AC110V/220V	DC48V	1000W	1.5kg	24524565mm
S-360-60	AC110V/220V	DC60V	360W	0.7kg	21511550mm
S-1200-60	AC110V/220V	DC60V	1200W	1.5kg	24524565mm

Güç Kaynağı Özellikleri:Bu ürün serisi çok yönlülüğe sahiptir ve lambalar, izleme, güvenlik, iletişim ekipmanı vb. gibi çeşitli ürünlere uygulanabilir.

alabilirsiniz:1. 3 Adet Nema 34 Kapalı Döngü Step Motor + 3 Adet Güç Kaynağı + 3 ADET JK-HSD86 Sürücü + diğer parçalar
2. 3 Adet Nema 34 Kapalı Döngü Step Motor + 1 Adet Güç Kaynağı + 3 ADET JK-HSD86 Sürücü + diğer parçalar

Numara.	Çıkış Voltajı	Motor Miktarı	Tedarik Miktarı	sürücü	Diğer
1	48V	3 adet kapalı çevrim motor	3 adet ——300W	3 adet —— JK-HSD86	kurulu + kablo + usb
2	48V	3 adet kapalı çevrim motor	1 adet ——1000W	3 adet —— JK-HSD86
3	60V	3 adet kapalı çevrim motor	3 adet ——360W	3 adet —— JK-HSD86
4	60V	3 adet kapalı çevrim motor	1 adet ——1200W	3 adet —— JK-HSD86

Motor Özellikleri:

1. Düşük ısı (statik, akım neredeyse sıfır, ısı yok).

2.Pürüzsüzleştirme (geri besleme vektör uzay vektörü akım kontrol algoritmasına ve vektör yumuşatma filtreleme teknolojisine dayalı olarak,

geleneksel adımlı motor sorunlu düşük frekanslı rezonans çok iyi bir dirence sahiptir).

3. Uygulanabilir endüstri: dağıtıcı / ağaç işleme makinesi / kaynak makinesi / vida makinesi / fermuar makinesi / sarma makinesi /

yerleştirme makinesi / paketleme makinesi / oyma makinesi / lazer makinesi / LED / elektronik ekipman.

4. Bazı durumlarda büyük tork çıkışı, makinenin karmaşıklığını basitleştirebilir.

Uygulama:

JKONGMOTOR'un step motorları, gravür makinesi, çizim kesici, tekstil makinesi, 3D yazıcı, tıbbi alanlarda yaygın olarak kullanılmaktadır.

cihazlar, sahne aydınlatma ekipmanları, robot, CNC makinesi, müzik çeşmesi ve diğer endüstriyel otomatik ekipmanlar.

Motor Sürücü Parametreleri:


Özellikleri
Giriş gerilimi	24~80VAC/24~110VDC
çıkış akımı	2.4~7.2A (TEPE)
Darbe frekansı	0~100KHz
Mikro Adımlar	16 Mikro Adım
Çevreyi kullanma	-5~50 ℃, tozdan, yüksek sıcaklık ve aşındırıcı gazdan kaçının
Depolama ortamı	-20~+80℃, doğrudan güneş ışığından kaçının

Motor Sürücü Özellikleri:

1, En son 32 bit dijital işleme teknolojisi

2, değişken akım ve değişken frekans dönüşümü için gelişmiş kontrol algoritması

3, Düşük ısı üretimi, düşük motor titreşimi ve kararlı çalışma

4, Dahili mikro segmentasyon

5, Düzgün çalışma ve düşük gürültü

6, Entegre parametre açılış otomatik ayar fonksiyonu

Aşırı akım, aşırı gerilim, düşük gerilim koruması ile 7, Alt bölüm ayarı (400 ~ 51200 içinde)

Çıkış torkunun karakteristiği:

1) Motorun gerçek akımı ne kadar büyük olursa, çıkış torku o kadar büyük olur, ancak motorun bakır kaybı (P=I²R) ne kadar fazla olursa, motor o kadar fazla ısı üretir;

2) Sürücünün besleme voltajı ne kadar yüksek olursa, motorun yüksek hızlı torku o kadar yüksek olur;

3) Yüksek hızın orta ve düşük hız torkundan daha küçük olduğu step motorun moment frekans karakteristik diyagramından görülebilir.

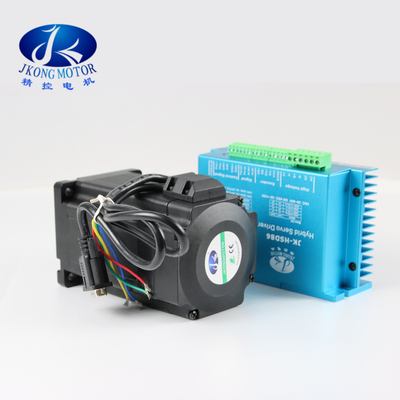

12Nm 60V Güç Kaynağı 3 Eksen Kapalı Çevrim Step Motor 1

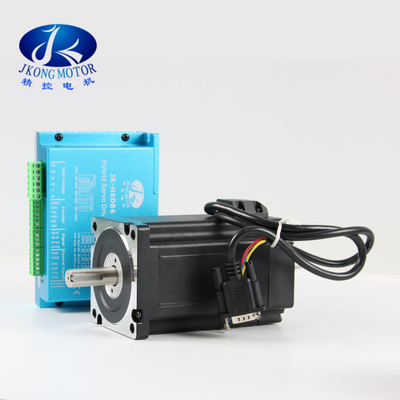

12Nm 60V Güç Kaynağı 3 Eksen Kapalı Çevrim Step Motor 2
