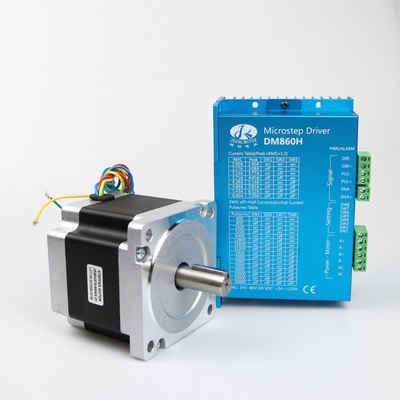

DM860H 2 Fazlı 7.2A Nema34 Step Motor Kontrol Cihazı Anti Rezonans

Öyorum

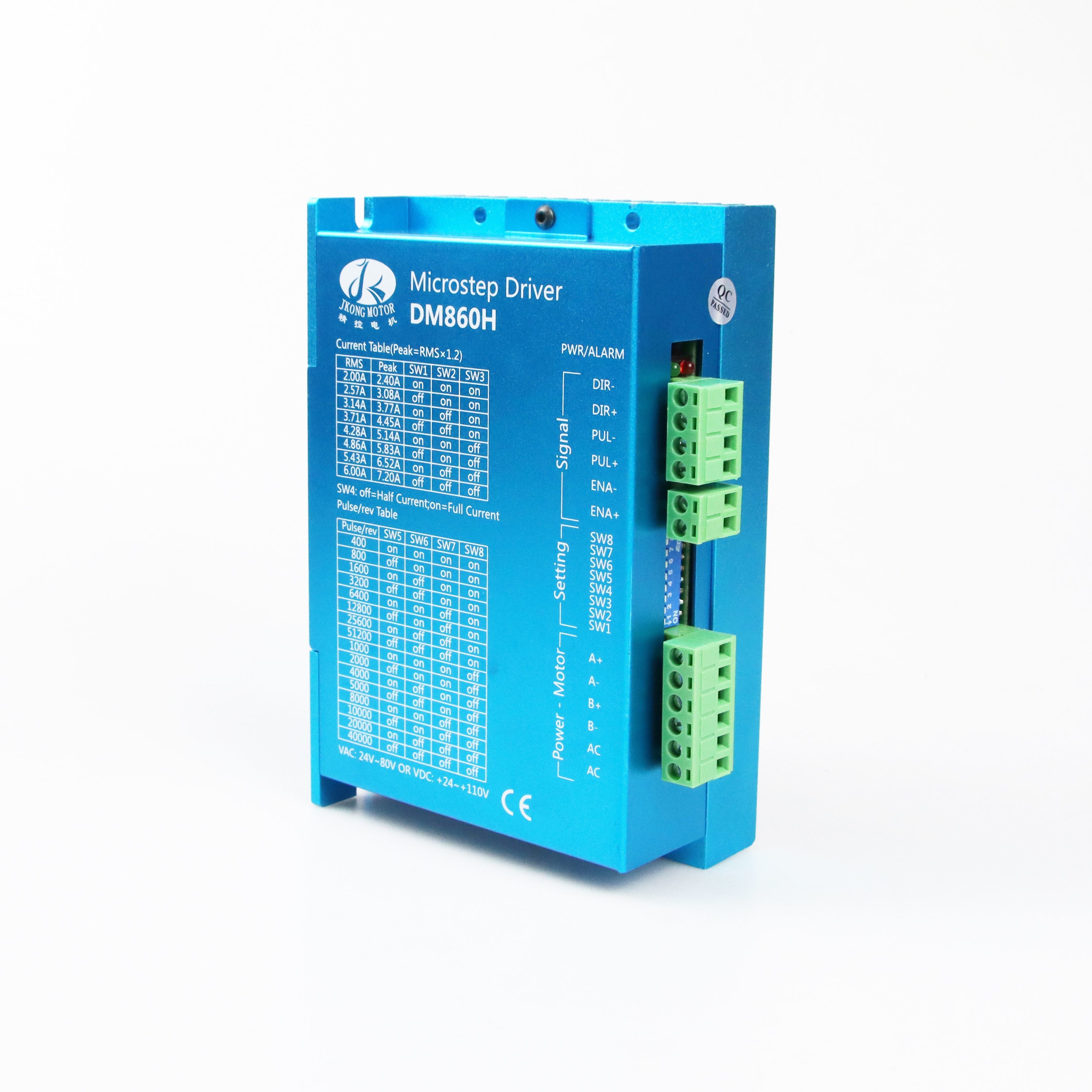

DM860H, 32 bit DSP işlemciye dayanan yeni nesil dijital 2 fazlı step motor sürücüsüdür, anti-rezonans, düşük gürültü, mikro adım ve düşük sıcaklık artışı teknolojisinin kombinasyonu, step motorun performansını önemli ölçüde artırır, düşük gürültü, küçük titreşim, düşük sıcaklık artışı ve yüksek hızlı torka sahiptir.Sürücü, manuel ayar olmadan çevrimiçi uyarlanabilir PID teknolojisini kullanır, farklı motorlar için otomatik olarak optimum parametreler oluşturulabilir ve en iyi performansı elde edebilir.18VAC ila 80VAC veya 24VDC ila 110VDC arası besleme voltajı aralığı, faz akımı 7,2A'nın altında olan çeşitli 2 fazlı hibrit kademeli motorları sürmek için uygundur.Mikro adım, tam adımdan 51200 adım/dev'e ayarlanabilir ve çıkış akımı 2.4A ila 7.2A şeklinde ayarlanabilir;otomatik rölanti akımı azaltma, kendi kendini test etme, aşırı voltaj, düşük voltaj ve aşırı akım koruması ile.

C2 fazlı step motor sürücüsünün ommon göstergesi

Step motorlar ve step sürücüler nelerdir?

Step motor, hız ve konumun hassas kontrolü için özel olarak kullanılan özel bir motordur.Adım adım sabit bir açıyla ("adım açısı" olarak adlandırılır) çalışır, bu nedenle adım motoru olarak adlandırılır.Özelliği, birikmiş hata olmamasıdır.Kontrolörden gelen her darbe sinyalini alır ve motor, sürücünün tahriki altında sabit bir açıda çalışır, bu nedenle çeşitli açık döngü kontrolünde yaygın olarak kullanılır.

Step sürücü, step motorun çalışmasını sağlayan bir güç amplifikatörüdür.Kontrolör tarafından gönderilen darbe sinyalini step motorun güç sinyaline dönüştürebilir.Motorun hızı, darbe frekansıyla orantılıdır, bu nedenle kontrol darbe frekansı doğru bir şekilde ayarlanabilir.Darbe sayısı kontrol edilerek doğru konumlandırma elde edilebilir.

Sürücü segmentasyonu nedir?Adımlı motorun hızı ile darbe frekansı arasındaki ilişki nedir?

Adımlı motorun benzersiz yapısı nedeniyle, fabrikadan çıkarken "doğal adım Motorun Açısı" ile işaretlenmiştir (örneğin, yarım adımın her adımının dönüş Açısı olduğunu gösteren 0,9°/1,8°). 0,9° ve tüm adımınki 1,8°'dir).

Bununla birlikte, birçok hassas kontrol ve durumda, tüm adım Açısı çok büyüktür, kontrol doğruluğunu etkiler ve titreşim çok büyüktür, alt bölüm sürücüsü olarak adlandırılan bir motor doğal adım Açısını tamamlamak için çok fazla adım gerekir, Bu işlevi gerçekleştirebilen elektronik cihaza alt bölüm sürücüsü denir.

step motor sürücüsü uygulamaları

Etiketleme makinesi, kesme makinesi, paketleme makinesi, çizim makinesi, oyma makinesi, CNC makinesi ve benzeri gibi çeşitli küçük ölçekli otomasyon ekipman ve aletlerinde uygulanabilir.Düşük titreşim, düşük gürültü, yüksek hassasiyet ve yüksek hız gerektiren ekipmanlarda kullanıldığında her zaman iyi performans gösterir.
