Menşe yeri: | Jiangsu, Çin (Anakara) |
Marka adı: | Jkongmotor |
Sertifika: | CE, ROHS,ISO9001 |
Model numarası: | DM556 |
Min sipariş miktarı: | 3-10 ADET |
---|---|
Fiyat: | US$5 ~ US$9.5 |
Ambalaj bilgileri: | <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile |
Teslim süresi: | Numuneler için 7-15 gün / Parti için 15-25 gün |
Ödeme koşulları: | T/T, paypal, Western Union, L/C |
Yetenek temini: | 100000 adet/ay |
İsim: | Step Motor Kontrol Cihazı | Besleme gerilimi: | 20VDC - 50VDC |
---|---|---|---|
akım: | 1.4A - 5.6A | ağırlık: | 300 gram |
Sertifikalı: | CE ROHS | uyumlu Motor: | Nema23/24 step motor |
renk: | siyah beyaz | Sertifika: | CE, ROHS, ISO9001 |
Avantaj: | Hız kararlılığı ve Kontrol uygun, step motoru sürmek için bilgisayara veya puls üretecine gerek yok | Başvuru: | step motor, 57, contor board, Nema23/24 iki fazlı step motorlar, her türlü CNC makinesi |
Vurgulamak: | 50VDC dm556 motor sürücüsü,Nema23 dm556 motor sürücüsü,nema24 dm556d step sürücüsü |

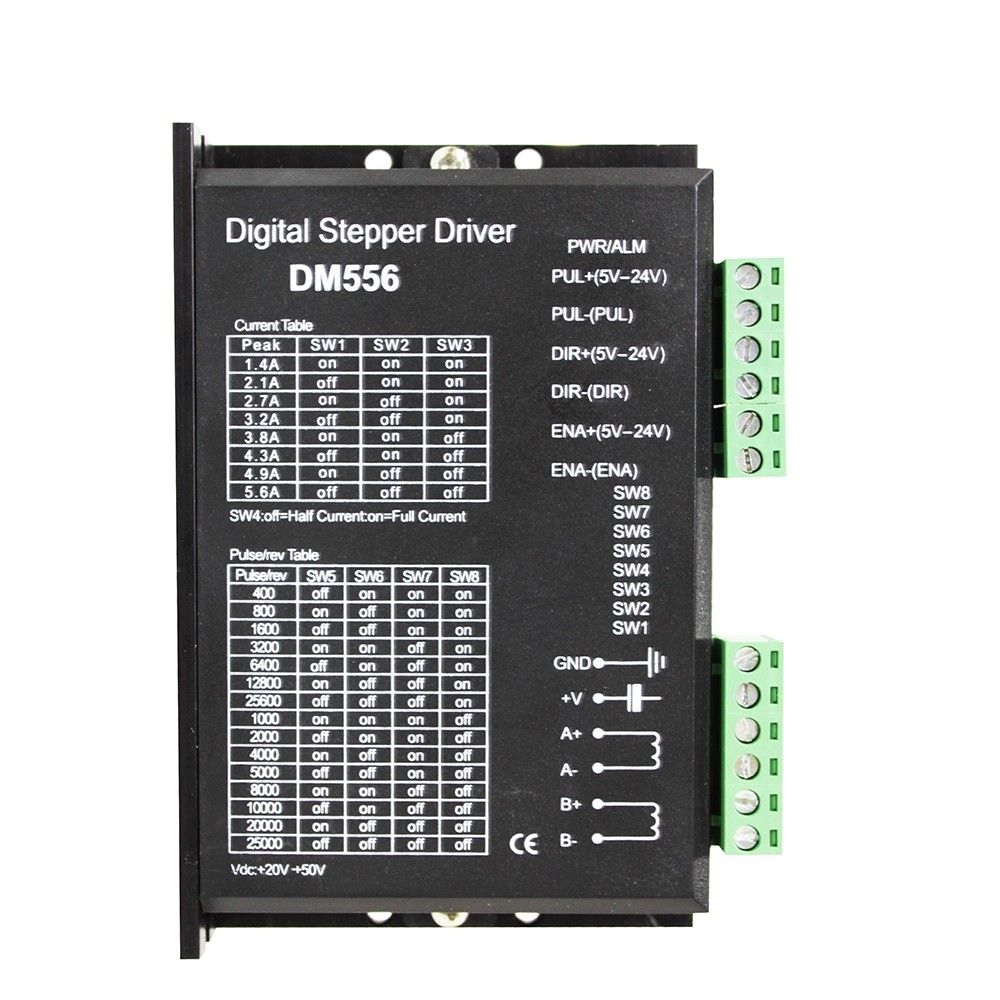

DM556 ROHS 20VDC-50VDC Nema 23 Step Motor Sürücüsü 5.6A Düzgün Hareket
DM556 20VDC'den 50VDC'ye kadar besleme gerilimi aralığı, faz akımı 5.6A'nın altında olan çeşitli 2 fazlı hibrit kademeli motorları sürmek için uygundur.Mikro adım, tam adımdan 25600 adım/dev'e ayarlanabilir ve çıkış akımı 2,1A ila 5,6A arasında ayarlanabilir;otomatik rölanti akımı azaltma, kendi kendini test etme, aşırı voltaj, düşük voltaj ve aşırı akım koruması ile.
DM556, 32 bit DSP işlemciye dayalı yeni nesil dijital 2 fazlı step motor sürücüsüdür, anti-rezonans, düşük gürültü, mikro adım ve düşük sıcaklık artışı teknolojisinin kombinasyonu, step motorun performansını önemli ölçüde artırır, düşük gürültü, küçük titreşim, düşük sıcaklık artışı ve yüksek hızlı torka sahiptir.Sürücü, manuel ayar olmadan çevrimiçi uyarlanabilir PID teknolojisini kullanır, farklı motorlar için otomatik olarak optimum parametreler oluşturulabilir ve en iyi performansı elde edebilir.
Özellikleri:
Elektriksel Özellikler:
Parametre | Min. | Tipik | Maks. | Birim |
Giriş Voltajı (DC) | 20 | - | 50 | VDC |
çıkış akımı | 0 | - | 5.6 | A |
Darbe Sinyali Frekansı | 0 | - | 200 | KHZ |
Giriş Sinyali Akımı | 7 | 10 | 16 | mA |
Şimdiki ayar:
Doruğa ulaşmak | SW1 | SW2 | SW3 |
1.4A | üzerinde | üzerinde | üzerinde |
2.1A | kapalı | üzerinde | üzerinde |
2.7A | üzerinde | kapalı | üzerinde |
3.2A | kapalı | kapalı | üzerinde |
3.8A | üzerinde | üzerinde | kapalı |
4.3A | kapalı | üzerinde | kapalı |
4.9A | üzerinde | kapalı | kapalı |
5.6A | kapalı | kapalı | kapalı |
Durma Akımı Ayarı:
SW4, durma akımı ayarı için kullanılır.KAPALI, durma akımının dinamik akımın yarısı olduğu anlamına gelir;ve AÇIK, durma akımının seçilen dinamik akımla aynı olduğu anlamına gelir.Genellikle motorun ve sürücünün ısısını azaltmak için SW4, KAPALI olarak ayarlanır.
Mikro-adım Ayarı:
Adım/Dev | SW5 | SW6 | SW7 | SW8 |
400 | kapalı | üzerinde | üzerinde | üzerinde |
800 | üzerinde | kapalı | üzerinde | üzerinde |
1600 | kapalı | kapalı | üzerinde | üzerinde |
3200 | üzerinde | üzerinde | kapalı | üzerinde |
6400 | kapalı | üzerinde | kapalı | üzerinde |
12800 | üzerinde | kapalı | kapalı | üzerinde |
25600 | kapalı | kapalı | kapalı | üzerinde |
1000 | üzerinde | üzerinde | üzerinde | kapalı |
2000 | kapalı | üzerinde | üzerinde | kapalı |
4000 | üzerinde | kapalı | üzerinde | kapalı |
5000 | kapalı | kapalı | üzerinde | kapalı |
8000 | üzerinde | üzerinde | kapalı | kapalı |
10000 | kapalı | üzerinde | kapalı | kapalı |
20000 | üzerinde | kapalı | kapalı | kapalı |
40000 | kapalı | kapalı | kapalı | kapalı |
Kontrol sinyali Konektör
Kontrol Sinyali konektörü | |
İsim | Açıklama |
PUL+ | Darbe sinyali pozitif |
PUL- | Darbe sinyali negatif |
DIR+ | Yön sinyali pozitif |
DIR- | Yön sinyali negatif |
ENA+ | Sinyali pozitif etkinleştir, genellikle bağlı değil (etkinleştir) |
ENA- |
Negatif sinyali etkinleştir, genellikle bağlı değil (etkinleştir) |
Sorunlar ve Çözümleri:
Uygulamalar:
Çeşitli büyük ölçekli otomasyon ekipmanları ve aletleri için uygundur.Örneğin: etiketleme makinesi, kesme makinesi, paketleme makinesi, çizici, oyma makinesi, CNC takım tezgahları vb.Düşük titreşim, düşük gürültü, yüksek hassasiyet ve yüksek hız gerektiren ekipman için uygulandığında her zaman iyi performans gösterir.
