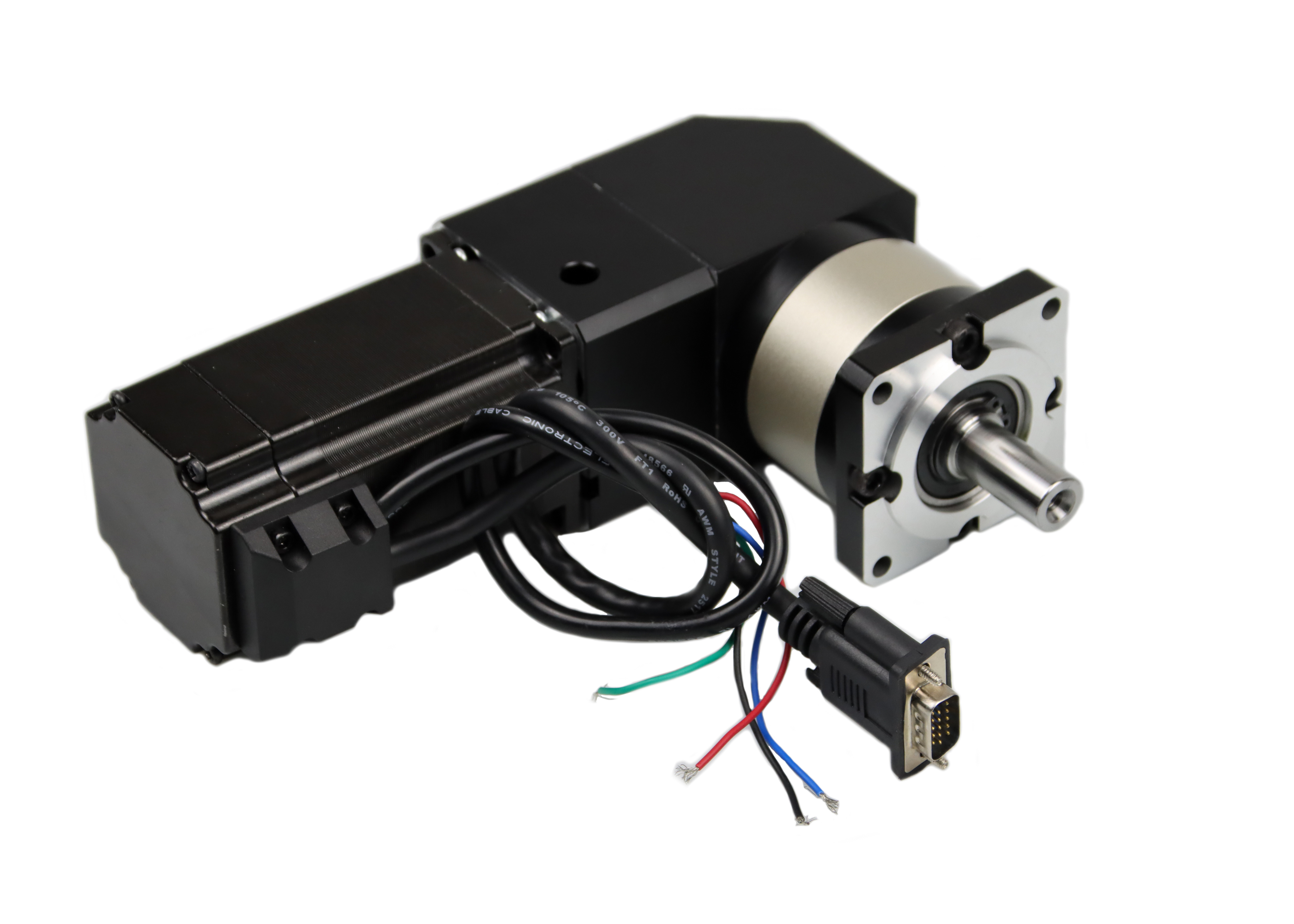

WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor

WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor

  • WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor
  • WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor
  • WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor
WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor
Ürün ayrıntıları:
Menşe yeri: Jiangsu, Çin (Anakara)
Marka adı: Jkongmotor
Sertifika: CE, ROHS,ISO9001
Model numarası: JK57HS76-4204BFED-0.35M+WPLF60
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3-10 ADET
Fiyat: US$175~US$170
Ambalaj bilgileri: <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile
Teslim süresi: Numuneler için, 7-15 gün / toplu için, 15-25days
Ödeme koşulları: T / T, paypal, Western Union, L / C
Yetenek temini: 100000pcs / ay
İletişim
Detaylı ürün tanımı
İsim: step motor müşteri adayları: 4
Akım: 4.2A Tutma Torku: 18kg.cm
Adım Açısı: 1.8 derece şaft: 8mm
Faz Direnci: 0.6Ω Faz Endüktansı: 1.8mH
Voltaj: 2.52v faz: 2
Vurgulamak:

Nema23 CNC stepepr motor

,

4 Nema23

,

1.8 Derece Nema23 motor açar

Nema23 18kg.cm 4.2A WPLF60 1:3 90 derece açılı şanzımanlı Dişli CNC stepepr motor

1. Step motorların genel özellikleri:

  • Sıcaklık artışı: 80 ℃'nin altında
  • Ortam sıcaklığı: -20 ℃ ~ + 50 ℃
  • İzolasyon direnci: minimum 100MΩ, 500VDC
  • Dielektrik gücü: 1 dakika için 500VAC
  • Mil radyal boşluğu: 0,02 maks (450 g yük)
  • Mil eksenel boşluğu: 0.08Max.(450 gr yük)
  • Maksimum radyal kuvvet: 28N (flanştan 20 mm)
  • Maksimum eksenel kuvvet: 10N
  • Adım Açısı (derece): 1.8 Derece
  • Faz 2
  • Tür: Hibrit
  • Model Numarası: NEMA23
  • Model: JK57HS76-4204BFED-0.35M+WPLF60
  • Tutma Torku: 18kg.cm;
  • Akım / Faz: 14.2A
  • Motor uzunluğu: 76mm
  • Enkoder uzunluğu: 20mm
  • Mil çapı: 8mm
  • mil uzunluğu: 21mm
  • boyut: Yaklaşık 57x57x76mm


2. Nema23 step motorun Elektriksel Özellikleri:

Model numarası.

Adım Açısı

Motor Uzunluğu

Akım

/Faz

Direnç

/Faz

İndüktans

/Faz

Tutma Torku

Potansiyel Müşteri Sayısı

Tetik Torku

转Rotor Atalet

Yığın

  (°) (L)aa A Ω mH Nm Numara. g.cm g.cmWPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 0 Kilogram
JK57HS41-1006 1.8 41 1 7.1 8 0.48 6 250 150 0.47
JK57HS41-2008 1.8 41 2 1.4 1.4 0.39 8 250 150 0.47
JK57HS41-2804 1.8 41 2.8 0.7 1.4 0,55 4 250 150 0.47
JK57HS51-1006 1.8 51 1 6.6 8.2 0,72 6 300 230 0,59
JK57HS51-2008 1.8 51 2 1.8 2.7 0.9 8 300 230 0,59
JK57HS51-2804 1.8 51 2.8 0,83 2.2 1.01 4 300 230 0,59
JK57HS56-2006 1.8 56 2 1.8 2.5 0.9 6 350 280 0.68
JK57HS56-2108 1.8 56 2.1 1.8 2.5 1 8 350 280 0.68
JK57HS56-2804 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
JK57HS64-2804 1.8 64 2.8 0,8 2.3 1 4 400 300 0.75
JK57HS76-2804 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
JK57HS76-3006 1.8 76 3 1 1.6 1.35 6 600 440 1.1
JK57HS76-3008 1.8 76 3 1 1.8 1.5 8 600 440 1.1
JK57HS82-3004 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
JK57HS82-4008 1.8 82 4 0,8 1.8 2 8 1000 600 1.2
JK57HS82-4204 1.8 82 4.2 0.7 2.5 2.2 4 1000 600 1.2
JK57HS100-4204 1.8 100 4.2 0.75 3 3 4 1100 700 1.3
JK57HS112-3004 1.8 112 3 1.6 7.5 3 4 1200 800 1.4
JK57HS112-4204 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4



1:3,1:10 şanzıman oranı üretiyoruz.



3. 90 derece açılı şanzımanlı JK57HS76 hibrit step motorun çizimi:

WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 1WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 2

WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 3

4. Ekipman üretin:

WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 4

5.Üretim Süreci:
WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 5

6. Hibrit 57mm Step Motorun Avantajları


Motorun yapımı basittir, güvenilirdir.
Durma durumunda, motor tam torka sahiptir.
Motorlar daha az maliyetlidir.
Az bakım gerektirirler.
Step motor, mükemmel ve doğru bir başlatma, durdurma ve geri dönüş yanıtına sahiptir.

7.Nema23/57mm elektrik motorunun uygulamaları:

Step motor, bir giriş darbesi kullanılarak dijital olarak kontrol edildiğinden, bilgisayar kontrollü sistemlerle kullanıma uygundur.
Takım tezgahlarının sayısal kontrolünde kullanılırlar.
Teyp sürücülerinde, disket sürücülerinde, yazıcılarda ve elektrikli saatlerde kullanılır.
Step motor ayrıca XY çizici ve robotikte de kullanılır.
Tekstil endüstrilerinde ve entegre devre imalatlarında geniş bir uygulama alanına sahiptir.
Step Motorun diğer uygulamaları, gezegenlerin vb. bilimsel keşifleri için başlatılan uzay araçlarındadır.
Bu motorlar ayrıca çeşitli ticari, tıbbi ve askeri uygulamalar bulmakta ve bilim kurgu filmlerinin yapımında da kullanılmaktadır.
Kol saatlerinde mikrowatt'lık step motorlar kullanılmaktadır.
Takım tezgahında, onlarca kilovatlık dereceli step motorlar kullanılır.



WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 6

WPLF60 1:3 90 Derece Açılı Şanzıman ile Nema23 18kg.Cm 4.2A Dişli CNC Stepepr Motor 7
