| Menşe yeri: | Jiangsu, Çin (Anakara) |
| Marka adı: | Jkongmotor |
| Sertifika: | CE, ROHS,ISO9001 |
| Model numarası: | DM542 |
| Min sipariş miktarı: | 3-10 ADET |
|---|---|
| Fiyat: | US$15.8 ~ US$23.5 |
| Ambalaj bilgileri: | <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile |
| Teslim süresi: | Numuneler için, 7-15 gün / toplu için, 15-25days |
| Ödeme koşulları: | T / T, paypal, Western Union, L / C |
| Yetenek temini: | 100000pcs / ay |
| İsim: | Step Motor Kontrol Cihazı | Besleme gerilimi: | 18VDC - 60VDC |
|---|---|---|---|
| akım: | 1A - 4.2A | ağırlık: | 300 gram |
| Sertifikalı: | CE ROHS | uyumlu Motor: | Nema17/23 step motor |
| renk: | Mavi | Sertifika: | CE, ROHS, ISO9001 |
| Avantaj: | Hız kararlılığı ve Kontrol uygun, step motoru sürmek için bilgisayara veya puls üretecine gerek yok | ADEDI: | 3 parça |
| Vurgulamak: | DM542 step motor kontrolörü,DM542 step motor sürücüsü,dijital nema 17 sürücüsü |
||

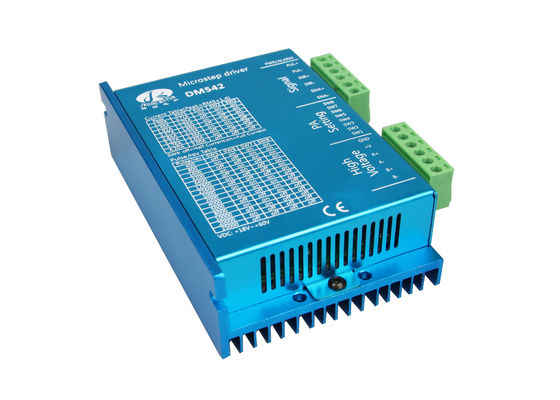

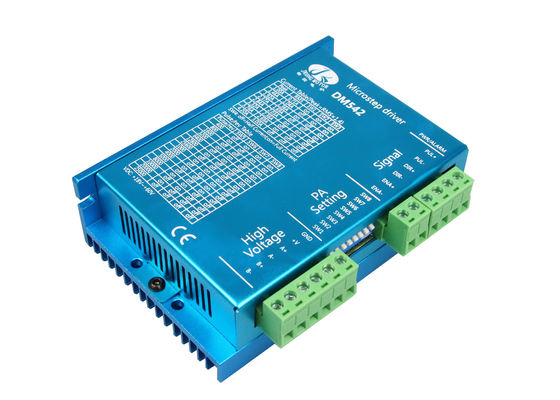

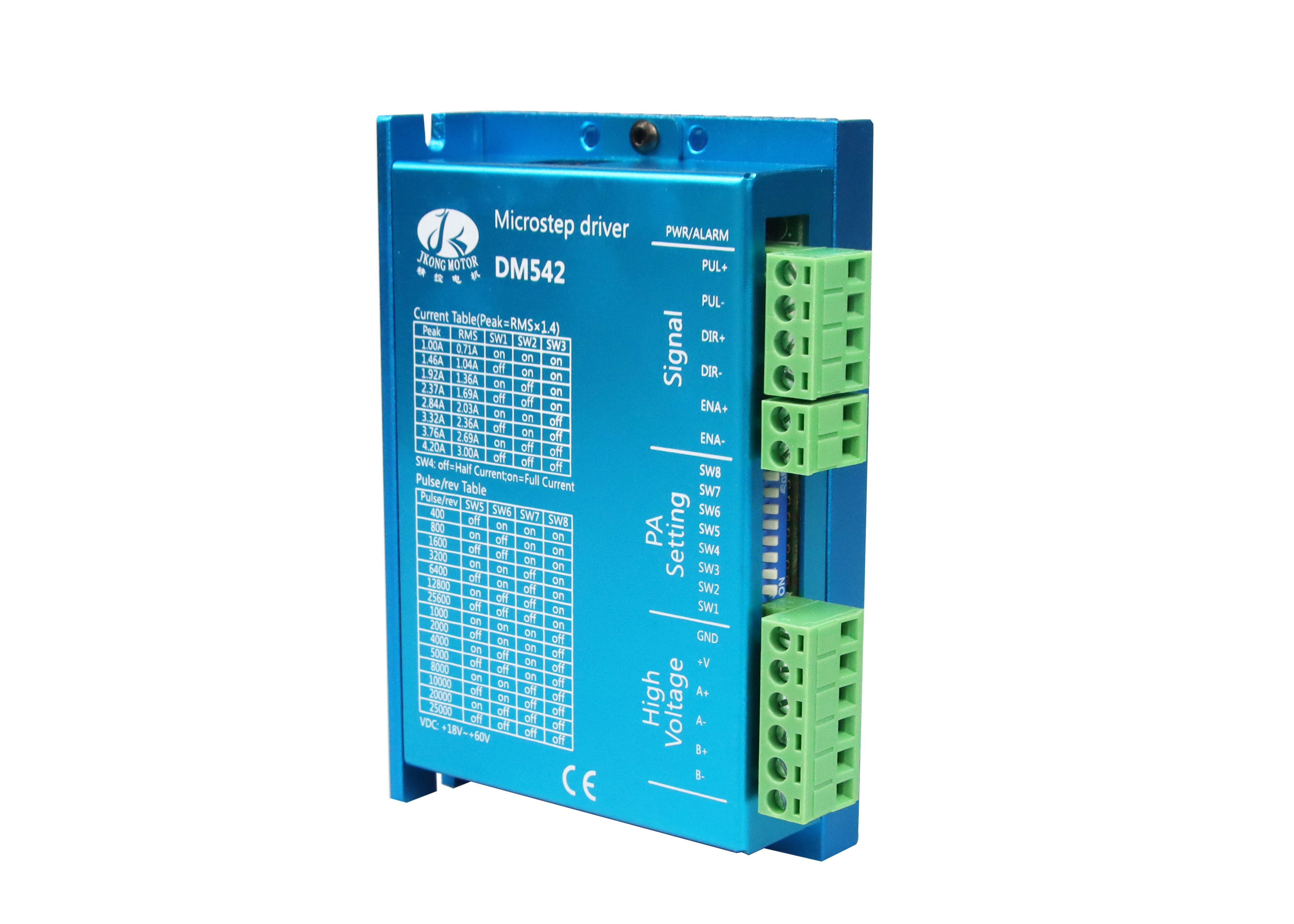

DM542 step sürücü dijital 18V~60VDC Nema17/23 step motor kontrolörü
genel bakış:
Sürücü ile iki fazlı hibrit adımlı motor arasındaki bağlantı dört tellidir.Motor sargıları paralel ve
seri ve bağlantı yöntemi iyidir.Yüksek hız performansı iyidir, ancak sürücü akımı büyüktür (motor sargısının 1.73 katı
akım).Sürücü akımı, motor sargı akımına eşittir.
| Özellikleri | |
| Giriş gerilimi | 18~60V DC |
| çıkış akımı | 1.0A~4.2A(Tepe) |
| giriş akımı | <4A |
| Nem | Yoğuşma yok, su damlacıkları yok |
| Tüketim | Tüketim:80W |
| Çevreyi kullanma | -10 ~ 45 ℃, toz ve aşındırıcı gazdan kaçının |
| Depolama ortamı | -40~+70℃ |
| Ağırlık | 200g |
| Kontrol sinyali | ||
| Sembol | İsim | |
| PUL+ | Darbe sinyali + |
Uyumlu 5/12/24V ile |
| PUL- | Darbe sinyali - | |
| DIR+ | Yön sinyali+ |
Uyumlu 5/12/24V ile |
| DIR- | Yön sinyali- | |
| ENA+ | Sinyali etkinleştir + | / |
| ENA- | Sinyali etkinleştir - | / |
| Sorun giderme ayarı | ||
| Alarm göstergesi | Sebepler | Miktar |
| LED kapalı | Güç için yanlış bağlantı | Güç kablolarını kontrol edin |
| LED kapalı | Güç için düşük voltajlar | Güç voltajını büyüt |
| Motor çalışmıyor, onsuz | Step motorun yanlış bağlanması | Kablolarını düzeltin |
| tutma torku | RESET sinyali çevrimdışıyken etkilidir | RESET'i etkisiz hale getirin |
| Motor çalışmıyor, ancak bakımını yapıyor | Giriş darbe sinyali olmadan | PMW ve sinyal seviyesini ayarlayın |
| tutma torku | Giriş darbe sinyali olmadan | PMW ve sinyal seviyesini ayarlayın |
| Motor yanlış yönde çalışıyor | Yanlış kabloların bağlantısı | 2 kablodan herhangi biri için bağlantıyı değiştirin |
| Motor yanlış yönde çalışıyor | Yanlış giriş yönü sinyali | Yön ayarını değiştir |
| Motorun tutma torku | Mevcut ayara göre çok küçük | Doğru anma akımı ayarı |
| Motorun tutma torku | Hızlanma çok hızlı | Hızlanmayı azaltın |
| Motor torku çok küçük | Motor durakları | Mekanik arızayı ortadan kaldırın |
| Motor torku çok küçük | Sürücü motorla eşleşmiyor | Uygun bir sürücüyü değiştirin |
