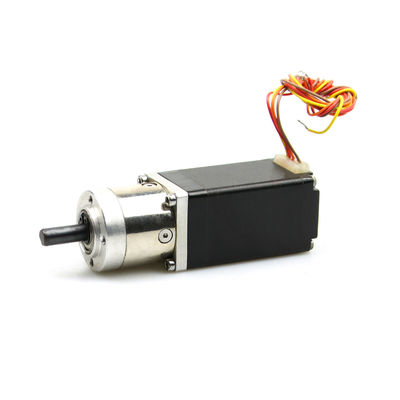

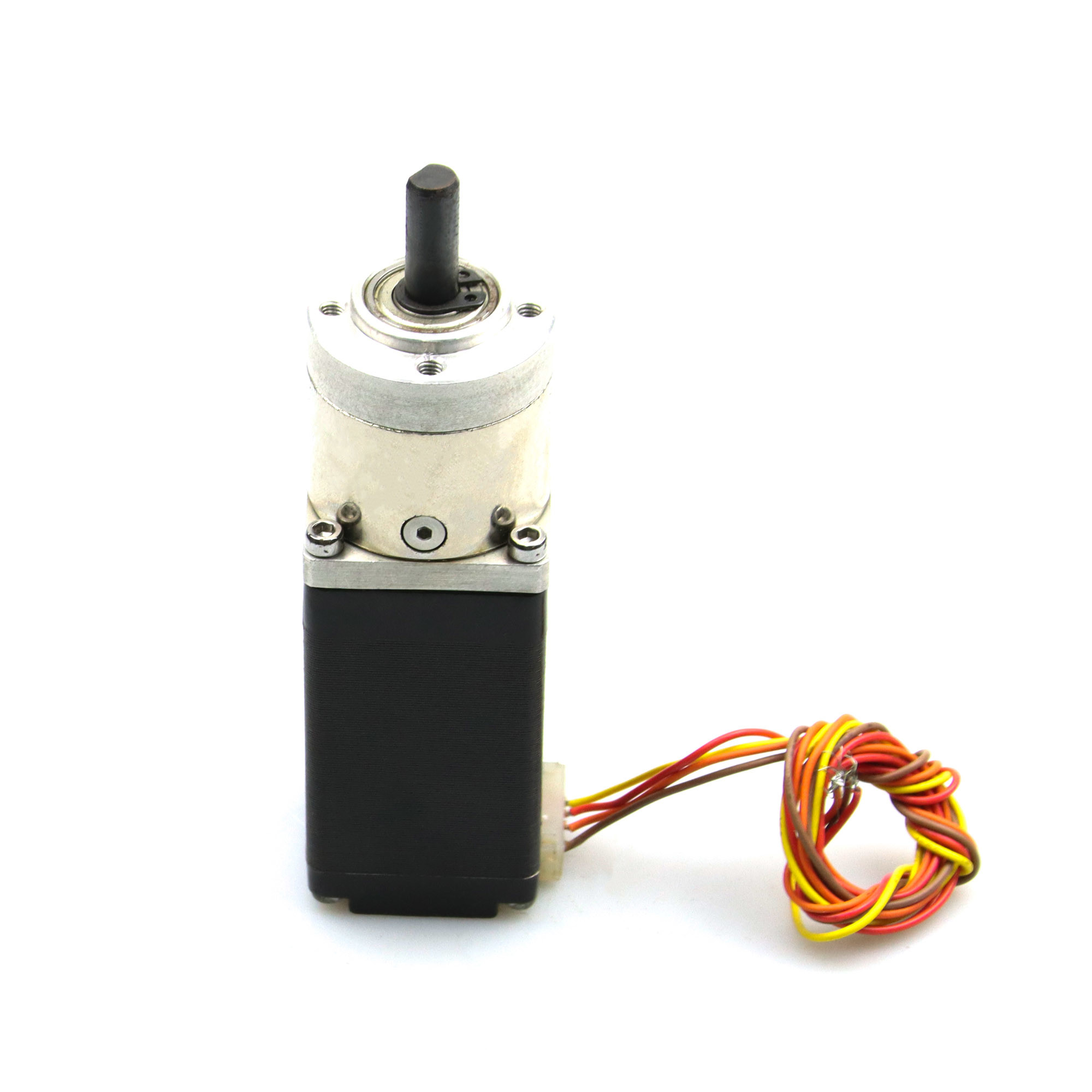

Nema11 28HSP 1200g.Cm Holding Tork Şanzımanlı Minyatür Step Motor

Nema11 mini dişli 28HSP 1200g.cm planet şanzıman step motor ile tutma torku

Kademeli motorlar, doğru konumlandırma yetenekleri ve düşük hızlarda yüksek tork sağlamalarıyla bilinirler, ancak adım kaybı veya motor durması olasılığını en aza indirmek için motorun yük ve uygulama parametreleriyle eşleşmesini sağlamak için dikkatli boyutlandırma gerektirirler.Bir step motor sistemine bir dişli kutusu eklemek, yük-motor atalet oranını azaltarak, yüke olan torku artırarak ve motor salınımlarını azaltarak motorun performansını iyileştirebilir.


1. Step motorların genel özellikleri:

• Adım Açısı (derece): 1.8 Derece
• Faz 2
• Tür: Hibrit
• Model Numarası: NEMA11
• Modeli: JK28HS51-0674PG5.18
• Tutma Torku: 1200g.cm
• Akım / Faz: 0.67A
• Motor uzunluğu: 51mm
• Aks çapı: 6mm
• Sıcaklık artışı: 80 ℃'nin altında
• Ortam sıcaklığı: -20 ℃ ~ + 50 ℃
• İzolasyon direnci: minimum 100MΩ, 500VDC
• Dielektrik gücü: 1 dakika için 500VAC
• Mil radyal boşluğu: 0,02 maks (450 g yük)
• Mil eksenel boşluğu: 0.08Max.(450 gr yük)
• Maksimum radyal kuvvet: 28N (flanştan 20 mm)
• Maksimum eksenel kuvvet: 10N
• boyut: Yaklaşık 28x28x51mm


2. Nema11 step mororunun elektriksel özellikleri

Model numarası.	Adım Açısı	Motor Uzunluğu	Akım /Faz	Direnç /Faz	İndüktans /Faz	Tutma Torku	Potansiyel Müşteri Sayısı	Rotor Atalet	Motor Ağırlık
	(°)	(L)aa	A	Ω	mH	g.cm	Numara.	g.cm	Kilogram
JK28HS32-0674PG5.18	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS45-0674PG51	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0674PG71	1.8	51	0.67	9.2	7.2	1200	4	18	0,2

3. Enkoderli JK28HS51 step motorun çizimi:


4. Ekipman üretin:



5.Üretim Süreci:

6.Hibrit Step Motorun Avantajları

Motorun yapımı basittir, güvenilirdir.
Durma durumunda, motor tam torka sahiptir.
Motorlar daha az maliyetlidir.
Az bakım gerektirirler.
Step motor, mükemmel ve doğru bir başlatma, durdurma ve geri dönüş yanıtına sahiptir.
