Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor
video
Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor
Ürün ayrıntıları:
Menşe yeri: Jiangsu, Çin
Marka adı: Jkongmotor
Sertifika: CE, ROHS, Reach, ISO14001, ISO9001
Model numarası: Nema 8 11 14 16 17 23 24 34 42 52 Hibrit Step Motor
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 Adet
Fiyat: US$16.5- US$25
Ambalaj bilgileri: <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile
Teslim süresi: Numuneler için 7-15 gün / Parti için 15-25 gün
Ödeme koşulları: T/T, paypal, Western Union, L/C
Yetenek temini: 100000 adet/ay
İletişim
Detaylı ürün tanımı
İsim: ODM OEM Step Motor modeli: 42BYGH 57BYG 86BYG
Motorlu Tip: bipolar adım motor Akım: Özelleştirilmiş
Tutma Torku: Özelleştirilmiş Motor Boyutu: Nema 8 11 14 16 17 23 24 34 42 52 Step Motor

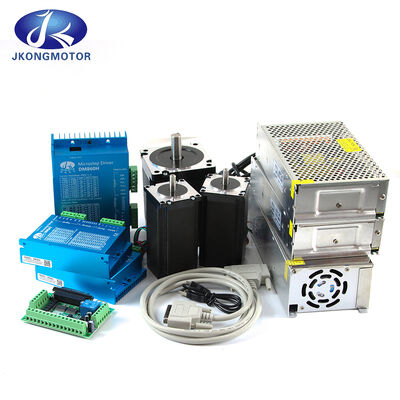

Sürücü: JK0220/TB6600/DM542/DM860 Şaft: OEM ODM özel hizmet
Adım Açısı: 0,9 / 1,2 / 1,8 derece kullanım ömrü: CNC, Paketleme ekipmanları
Adedi: 10 Adet
Vurgulamak:

Çift Milli Nema 23 Step Motor

,

1.45Nm İçi Boş Mil Step Motor

,

1.45Nm Çift Milli Step Motor

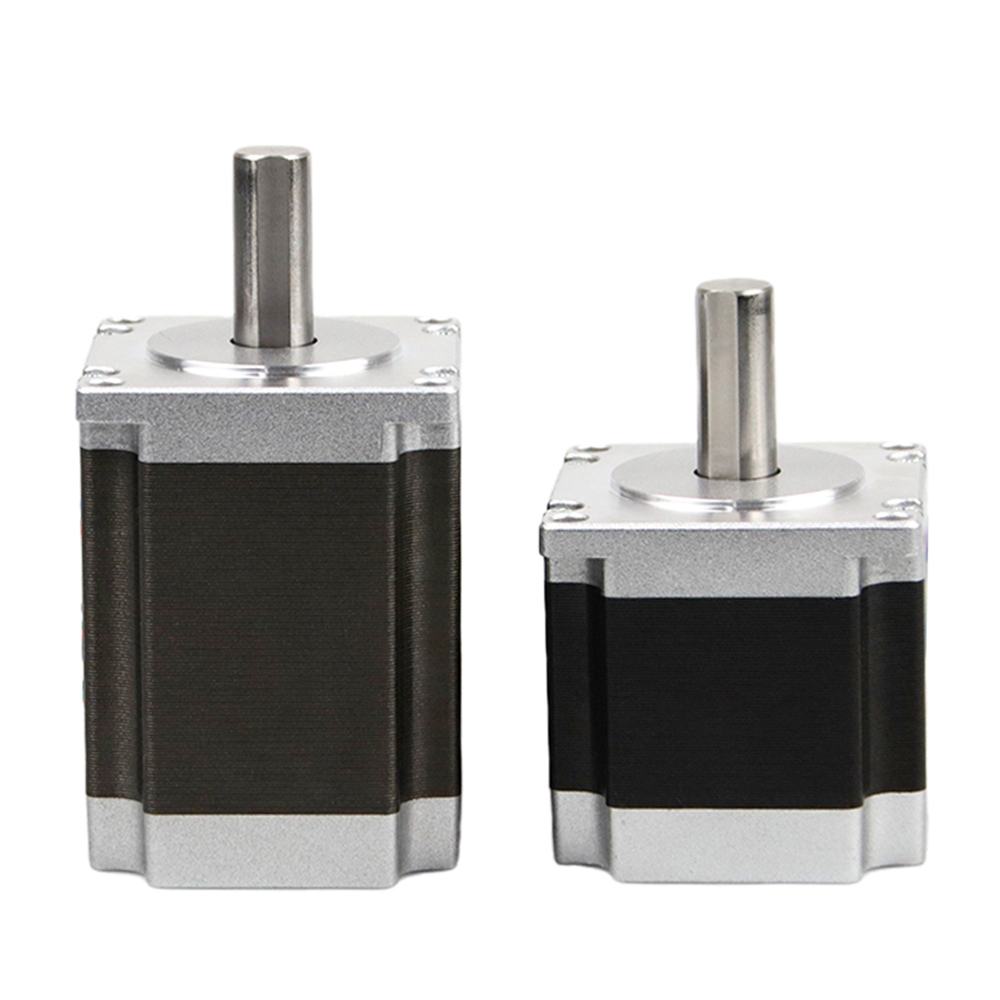

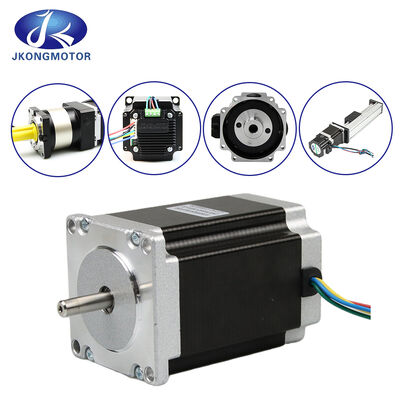

Jkongmotor OEM ODM Özelleştirilmiş Hibrit Bipolar Unipolar Step Motor Dişli Kutusu Enkoder Fren Entegre Sürücü ile

Jkongmotor şu konularda uzmanlaşmıştır: OEM ve ODM özelleştirilmiş hibrit step motorlar çeşitli endüstriyel otomasyon gereksinimlerini karşılamak üzere tasarlanmıştır. Çözümlerimiz, hassas hareket kontrolünü esnek konfigürasyonlarla birleştirerek bipolar ve unipolar step motorlar ile entegre edilmiştir dişli kutuları, enkoderler, frenler ve dahili sürücüler—hepsi güvenilirlik, doğruluk ve kompakt sistem tasarımı sağlamak üzere tasarlanmıştır.



Kapsamlı Özelleştirme Seçenekleri

  • Motor Tipleri: Destekleyen hibrit step motorlar bipolar ve unipolar sarım konfigürasyonları

  • Kasa Boyutları: NEMA 8, 11, 14, 17, 23, 24, 34 (özel boyutlar mevcuttur)

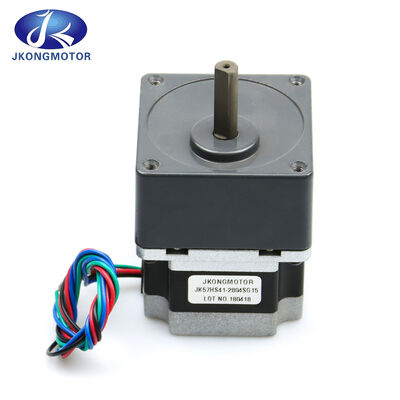

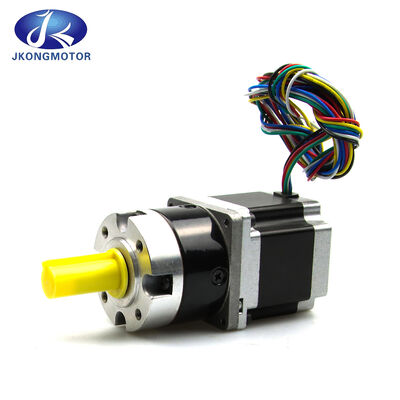

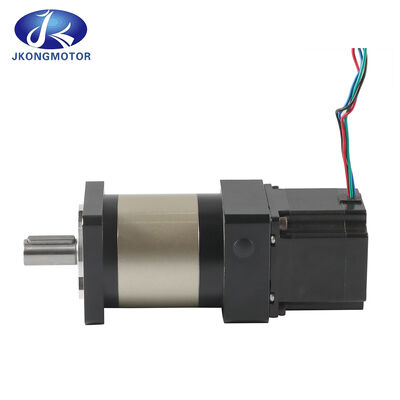

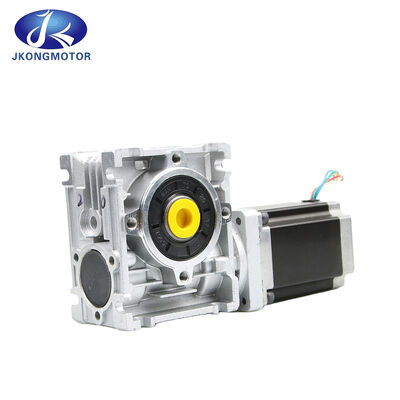

  • Dişli Kutusu Entegrasyonu: Daha yüksek tork ve hız optimizasyonu için planet, düz veya sonsuz dişli kutuları

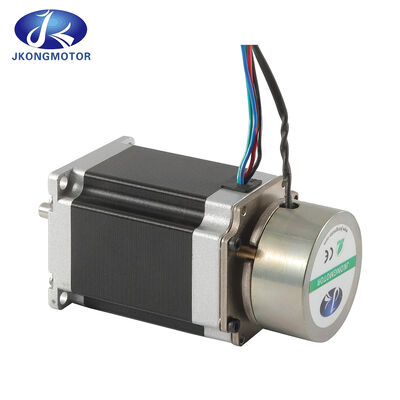

  • Enkoder Seçenekleri: Kapalı döngü kontrolü ve konum geri bildirimi için artımlı veya mutlak enkoderler

  • Fren Sistemleri: Dikey yükler ve emniyet açısından kritik uygulamalar için elektromanyetik tutma frenleri

  • Entegre Sürücü: Kablolamayı azaltmak, yerden tasarruf etmek ve kurulumu basitleştirmek için dahili step sürücü

  • Elektriksel Özelleştirme: Gerilim, akım, adım açısı, yalıtım sınıfı ve konektör tipleri

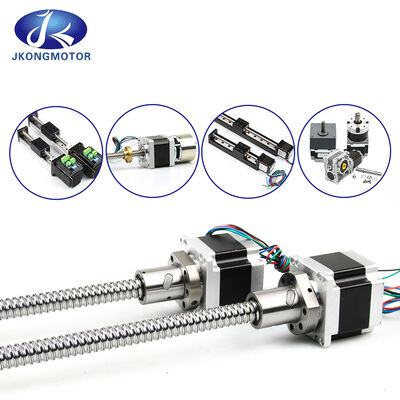

  • Mekanik Özelleştirme: Mil tipi, montaj flanşı, gövde malzemesi, IP derecesi

Temel Performans Avantajları

  • Yüksek Tork ve Hassasiyet: Optimize edilmiş manyetik tasarım, kararlı tork çıkışı ve doğru konumlandırma sağlar

  • Kompakt ve Entegre Tasarım: Sistem karmaşıklığını azaltmak için motor, sürücü, dişli kutusu, enkoder ve fren tek bir ünitede

  • Esnek Kontrol: Geliştirilmiş verimlilik ve güvenilirlik için açık döngü veya kapalı döngü çalışmasını destekler

  • Düşük Gürültü ve Titreşim: Sorunsuz hareket için gelişmiş üretim ve ayarlama

  • Endüstriyel Güvenilirlik: Zorlu ortamlarda sürekli çalışma için tasarlanmıştır

Tipik Uygulamalar

  • Endüstriyel otomasyon ve robotik

  • CNC makineleri ve hassas ekipmanlar

  • Paketleme, etiketleme ve baskı sistemleri

  • Tıbbi cihazlar ve laboratuvar otomasyonu

  • AGV'ler, konveyörler ve akıllı lojistik

  • Tekstil, gıda işleme ve denetim makineleri

OEM ve ODM Üretim Yeteneği

Jkongmotor uçtan uca OEM ve ODM hizmetleri sunar, konsept ve motor seçiminden prototip oluşturma ve seri üretime kadar. Mühendislik ekibimiz, sisteminizle sorunsuz uyumluluk ve daha hızlı pazara sunma süresi sağlamak için performansı, boyutları ve entegrasyon özelliklerini uyarlamak üzere müşterilerle yakın bir şekilde çalışır.

Jkongmotor'u seçin güvenilir, özelleştirilebilir hibrit step motor çözümleri dişli kutusu, enkoder, fren ve entegre sürücü ile — otomasyon performansınızı yükseltmek için tasarlanmıştır.





Nema 8 Step Motorlar:

Model No. Adım Açısı Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Kütle
( °) (L)mm A Ω mH g.cm No. kg
JK20HS30-0604 1.8 30 0.6 18 3.2 180 4 0.06
JK20HS33-0604 1.8 33 0.6 6.5 1.7 200 4 0.07
JK20HS38-0604 1.8 38 0.6 10 5.5 300 4 0.08
JK20HS42-0804 1.8 42 0.8 5.4 1.5 400 4 0.09


Nema 11 Step Motorlar:

Model No. Adım Açısı Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Rotor Atalet Kütle
( °) (L)mm A Ω mH g.cm No. g.cm2 Kg
JK28HS32-0674 1.8 32 0.67 5.6 3.4 600 4 9 0.11
JK28HS32-0956 1.8 32 0.95 2.8 0.8 430 6 9 0.11
JK28HS45-0956 1.8 45 0.95 3.4 1.2 750 6 12 0.14
JK28HS45-0674 1.8 45 0.67 6.8 4.9 950 4 12 0.14
JK28HS51-0956 1.8 51 0.95 4.6 1.8 900 6 18 0.2
JK28HS51-0674 1.8 51 0.67 9.2 7.2 1200 4 18 0.2




Nema 14 Step Motorlar:

Model No. Adım Açısı Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Dişli Torku Rotor Atalet Kütle
( °) (L)mm A Ω mH g.cm No. g.cm g.cm2 Kg
JK35HS28-0504 1.8 28 0.5 20 14 1000 4 80 11 0.13
JK35HS34-1004 1.8 34 1 2.7 4.3 1400 4 100 13 0.17
JK35HS42-1004 1.8 42 1 3.8 3.5 2000 4 125 23 0.22



Nema 17 Step Motorlar:

Model No. Adım Açısı Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Dişli Torku Rotor Atalet Kütle
( °) (L)mm A Ω mH kg.cm No. g.cm g.cm2 Kg
JK42HS25-0404 1.8 25 0.4 24 36 1.8 4 75 20 0.15
JK42HS28-0504 1.8 28 0.5 20 21 1.5 4 85 24 0.22
JK42HS34-1334 1.8 34 1.33 2.1 2.5 2.2 4 120 34 0.22
JK42HS34-0406 1.8 34 0.4 24 15 1.6 6 120 34 0.22
JK42HS34-0956 1.8 34 0.95 4.2 2.5 1.6 6 120 34 0.22
JK42HS40-0406 1.8 40 0.4 30 30 2.6 6 150 54 0.28
JK42HS40-1684 1.8 40 1.68 1.65 3.2 3.6 4 150 54 0.28
JK42HS40-1206 1.8 40 1.2 3 2.7 2.9 6 150 54 0.28
JK42HS48-0406 1.8 48 0.4 30 25 3.1 6 260 68 0.35
JK42HS48-1684 1.8 48 1.68 1.65 2.8 4.4 4 260 68 0.35
JK42HS48-1206 1.8 48 1.2 3.3 2.8 3.17 6 260 68 0.35
JK42HS60-0406 1.8 60 0.4 30 39 6.5 6 280 102 0.5
JK42HS60-1704 1.8 60 1.7 3 6.2 7.3 4 280 102 0.5
JK42HS60-1206 1.8 60 1.2 6 7 5.6 6 280 102 0.5



Nema 23 Step Motorlar:

Model No. Adım Açısı Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Dişli Torku Rotor Atalet Kütle
( °) (L)mm A Ω mH N.m No. g.cm g.cm2 Kg
JK57HS41-1006 1.8 41 1 7.1 8 0.48 6 250 150 0.47
JK57HS41-2008 1.8 41 2 1.4 1.4 0.39 8 250 150 0.47
JK57HS41-2804 1.8 41 2.8 0.7 1.4 0.55 4 250 150 0.47
JK57HS51-1006 1.8 51 1 6.6 8.2 0.72 6 300 230 0.59
JK57HS51-2008 1.8 51 2 1.8 2.7 0.9 8 300 230 0.59
JK57HS51-2804 1.8 51 2.8 0.83 2.2 1.01 4 300 230 0.59
JK57HS56-2006 1.8 56 2 1.8 2.5 0.9 6 350 280 0.68
JK57HS56-2108 1.8 56 2.1 1.8 2.5 1 8 350 280 0.68
JK57HS56-2804 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
JK57HS64-2804 1.8 64 2.8 0.8 2.3 1 4 400 300 0.75
JK57HS76-2804 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
JK57HS76-3006 1.8 76 3 1 1.6 1.35 6 600 440 1.1
JK57HS76-3008 1.8 76 3 1 1.8 1.5 8 600 440 1.1
JK57HS82-3004 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
JK57HS82-4008 1.8 82 4 0.8 1.8 2 8 1000 600 1.2
JK57HS82-4204 1.8 82 4.2 0.7 2.5 2.2 4 1000 600 1.2
JK57HS100-4204 1.8 100 4.2 0.75 3 3 4 1100 700 1.3
JK57HS112-3004 1.8 112 3 1.6 7.5 3 4 1200 800 1.4
JK57HS112-4204 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4





Nema 24 Step Motorlar:

Model No. Kablolama Şeması Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Dişli Torku Rotor Atalet Kütle
(L)mm A Ω mH N.m No. g.cm g.cm2 Kg
JK60HS56-2008 Unipolar 56 2 1.8 3 1.17 8 700 300 0.77
Paralel 2.8 0.9 3.6 1.65
Tandem 1.4 3.6 14.4 1.65
JK60HS67-2008 Unipolar 67 2 2.4 4.6 1.5 8 900 570 1.2
Paralel 2.8 1.2 4.6 2.1
Tandem 1.4 4.8 18.4 2.1
JK60HS88-2008 Unipolar 88 2 3 6.8 2.2 8 1000 840 1.4
Paralel 2.8 1.5 6.8 3.1
Tandem 1.4 6 27.2 3.1
JK60HS100-2008 Unipolar 100 2 3.2 6.4 2.8 8 1100 980 1.7
Paralel 2.8 1.6 6.4 4
Tandem 1.4 6.4 25.6 4
JK60HS111-2008 Unipolar 111 2 4.4 8.3 3.2 8 1200 1120 1.9
Paralel 2.8 2.2 8.3 4.5
Tandem 1.4 8.8 33.2 4.5





Nema 34 Step Motorlar:

Model No. Adım Açısı Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Dişli Torku Rotor Atalet Kütle
( °) (L)mm A Ω mH N.m No. Kg.cm g.cm2 Kg
JK86HS68-5904 1.8 67 5.9 0.28 1.7 3.4 4 0.8 1000 1.7
JK86HS68-2808 1.8 67 2.8 1.4 3.9 3.4 8 0.8 1000 1.7
JK86HS78-5504 1.8 78 5.5 0.46 4 4.6 4 1.2 1400 2.3
JK86HS78-4208 1.8 78 4.2 0.75 3.4 4.6 8 1.2 1400 2.3
JK86HS97-4504 1.8 97 4.5 0.66 3 5.8 4 1.7 2100 3
JK86HS97-4008 1.8 97 4 0.98 4.1 4.7 8 1.7 2100 3
JK86HS100-6004 1.8 100 6 0.36 2.8 7 4 1.9 2200 3.1
JK86HS115-6004 1.8 115 6 0.6 6.5 8.7 4 2.4 2700 3.8
JK86HS115-4208 1.8 115 4.2 0.9 6 8.7 8 2.4 2700 3.8
JK86HS126-6004 1.8 126 6 0.58 6.5 6.3 4 2.9 3200 4.5
JK86HS155-6004 1.8 155 6 0.68 9 13 4 3.6 4000 5.4
JK86HS155-4208 1.8 155 4.2 1.25 8 8 8 3.6 4000 5.4



Nema 42 Step Motorlar:

Model Adım Açısı Motor Uzunluğu Akım Direnç Endüktans Tutma Torku # Kablo Sayısı Dişli Torku Rotor Atalet Kütle
( °) (L)mm A Ω mH N.m No. kg.cm g.cm2 Kg
JK110HS99-5504 1.8 99 5.5 0.9 12 11.2 4 3 5500 5
JK110HS115-6004 1.8 115 6 0.48 7 12 4 4 7100 6
JK110HS150-6504 1.8 150 6.5 0.8 15 21 4 5.9 10900 8.4
JK110HS165-6004 1.8 165 6 0.9 14 24 4 6.6 12800 9.1
JK110HS201-8004 1.8 201 8 0.67 12 28 4 7.5 16200 11.8



Nema 52 Step Motorlar:

Model No. Çalışma Gerilimi Nominal Akım Direnç Endüktans Tutma Torku Yüksüz Frekans Başlangıç Frekansı Kütle Motor Uzunluğu
VDC A Ω mH N.m No. g.cm Kg mm
JK130HS173-6004 80~325 6 0.75 12.6 25 25000 2300 13.3 173
JK130HS229-6004 80~325 6 0.83 13.2 30 25000 2300 18 229
JK130HS257-7004 80~325 7 0.73 11.7 40 23000 2200 19 257
JK130HS285-7004 80~325 7 0.66 10 50 23000 2200 22.5 285



Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor 0



Şirket Profili:

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor 1

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor 2

Changzhou Jkongmotor Co., Ltd, Çin'in Changzhou şehrinde yüksek teknoloji endüstri bölgesidir. Ürünlerimiz, 3d yazıcı CNC makinesi, tıbbi ekipmanlar, dokuma baskı ekipmanları gibi birçok makine türünde kullanılmaktadır.
JKONGMOTOR, 'OEM' ve 'ODM' işbirliklerini ve diğer şirketleri bizimle uzun vadeli işbirliği kurmaya sıcak bir şekilde davet ediyor.
Samimi ve iyi bir itibar şirket ruhu, geniş müşteri kitlelerinin takdirini ve desteğini kazandı, aynı zamanda yerli ve yabancı tedarikçilerle yakın bir çıkar topluluğu ile şirket, şirketin yalnızca gerçek sürdürülebilir gelişimini gerçekleştirmek için stratejik hedef için sağlam bir temel oluşturan iyi bir gelişim aşamasına girdi.


Ekipman Gösterimi:

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor 3

Üretim Akışı:

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor 4

Paket:

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor 5

Sertifikasyon:

Jkongmotor OEM ODM Özel Hibrit Bipolar Tek Polar Adımlı Adımlı Motor 6





Avantajları

  • Kontrol için düşük maliyet
  • Başlangıçta ve düşük hızlarda yüksek tork
  • Sağlamlık
  • Yapım basitliği
  • Açık döngü kontrol sisteminde çalışabilir
  • Düşük bakım
  • Durma veya kayma olasılığı daha düşüktür
  • Herhangi bir ortamda çalışır
  • Geniş ölçekte robotikte kullanılabilir.
  • Yüksek güvenilirlik
  • Motorun dönüş açısı, giriş darbesiyle orantılıdır.
  • Motor, durma anında tam torka sahiptir (sargılar enerjilenirse)
  • İyi step motorlar bir adımın %3–5'i doğruluğuna sahip olduğundan ve bu hata bir adımdan diğerine kümülatif olmadığından, hareketin hassas konumlandırılması ve tekrarlanabilirliği.
  • Başlatma/durdurma/tersine çevirmeye mükemmel tepki.
  • Motorda temas fırçaları olmadığından çok güvenilirdir. Bu nedenle, motorun ömrü sadece yatağın ömrüne bağlıdır.
  • Motorun dijital giriş darbelerine yanıtı, açık döngü kontrolü sağlar ve motorun kontrolünü daha basit ve daha az maliyetli hale getirir.
  • Şafta doğrudan bağlı bir yük ile çok düşük hızlı senkron dönüş elde etmek mümkündür.
  • Hız, giriş darbelerinin frekansı ile orantılı olduğundan, çok çeşitli dönme hızları gerçekleştirilebilir.





6.SSS
S1: Garantiniz hakkında ne düşünüyorsunuz?
A: Bir yıl garanti ediyoruz. deniz siparişi için. 15 aydır.

S2: Herhangi bir sertifikanız var mı?
A: Evet, var. Tüm motorlar CE ve Rohs tarafından onaylanmıştır.

S3: OEM VE ODM hizmeti sunuyor musunuz?
A: Evet. Herhangi bir özel uygulama için OEM sağlayabilir ve özelleştirilmiş tasarım yapabiliriz.

S4: Marka distribütörünüz nasıl olunur?
A: Kapasitenizi kontrol edeceğiz ve pazarı tanıtmanıza ve genişletmenize yardımcı olacağız.

S5: Teslim süresi nedir?
A: Özel sipariş hariç. Numuneler için genellikle 7-15 iş günü. toplu sipariş için. genellikle 20-25 gün.





7.Step Motor Uygulamaları

  • Step motor, bir giriş darbesi kullanılarak dijital olarak kontrol edildiğinden, bilgisayar kontrollü sistemlerle kullanıma uygundur.
  • Takım tezgahlarının sayısal kontrolünde kullanılırlar.
  • Bant sürücülerinde, disket sürücülerde, yazıcılarda ve elektrikli saatlerde kullanılır.
  • Step motor ayrıca X-Y çizici ve robotikte de kullanılır.
  • Tekstil endüstrilerinde ve entegre devre imalatında geniş uygulama alanına sahiptir.
  • Step Motorun diğer uygulamaları, gezegenlerin bilimsel keşifleri için uzay araçlarında vb.dir.
  • Bu motorlar ayrıca çeşitli ticari, tıbbi ve askeri uygulamalarda ve bilim kurgu filmlerinin yapımında da yer almaktadır.
  • Mikro watt'lık step motorlar kol saatlerinde kullanılır.
  • Takım tezgahında, birkaç on kilowatt değerinde step motorlar kullanılır.
