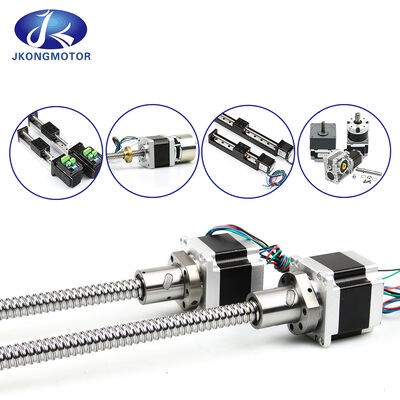

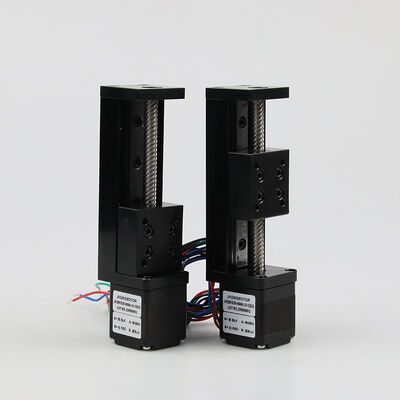

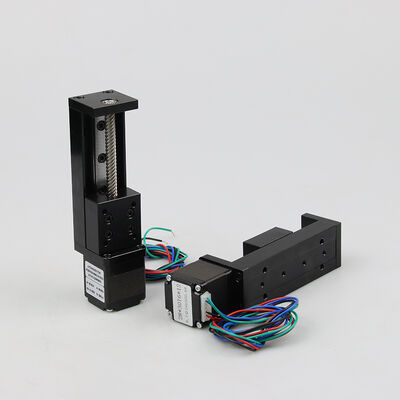

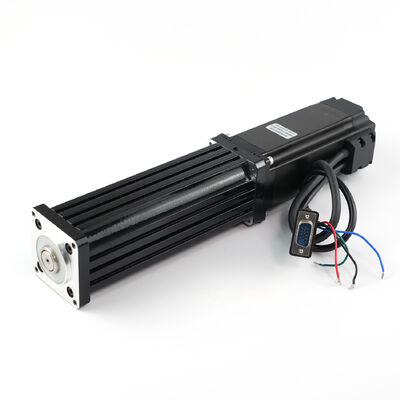

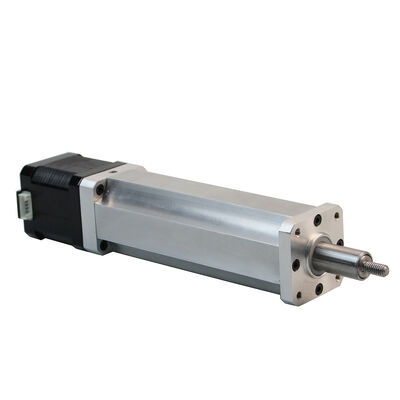

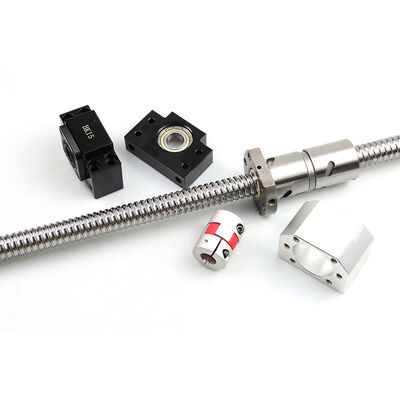

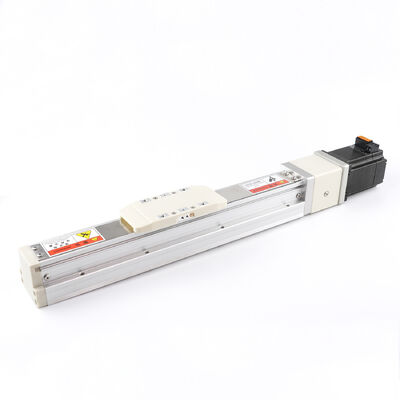

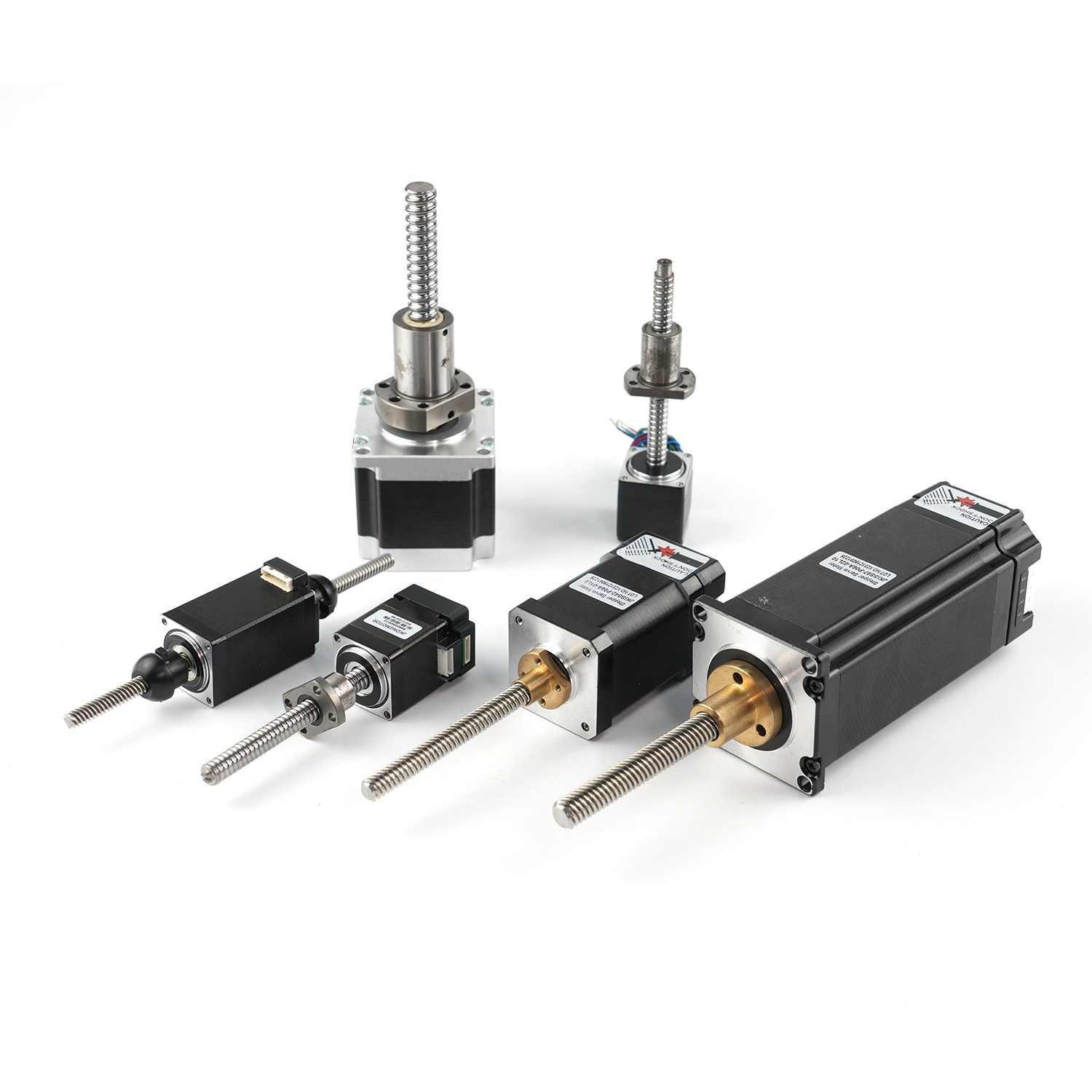

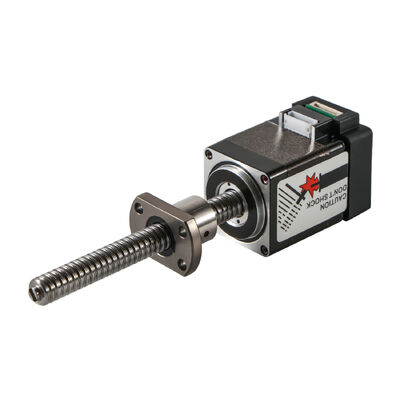

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor

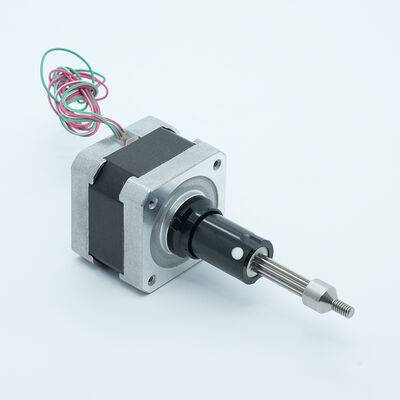

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor

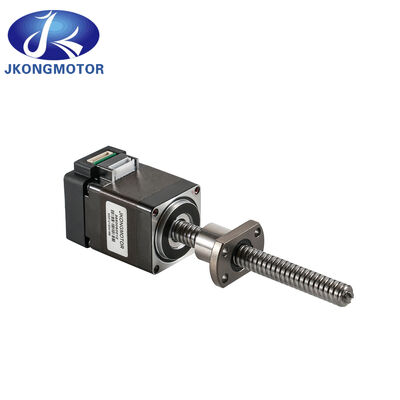

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor
video

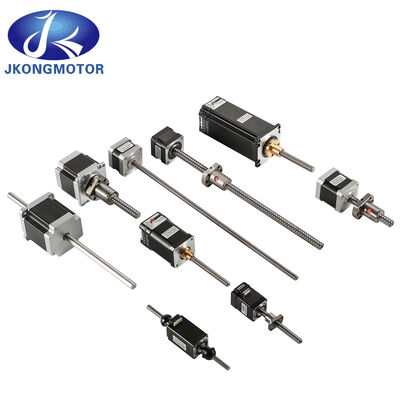

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor
Ürün ayrıntıları:
Menşe yeri: Jiangsu, Çin (Anakara)
Marka adı: Jkongmotor
Sertifika: CE, ROHS, REACH, ISO14001, SO9001
Model numarası: lineer step motor
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 Adet
Fiyat: US$50 ~ US$110
Ambalaj bilgileri: <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile
Teslim süresi: Numuneler için, 7-15 gün / toplu için, 15-25days
Ödeme koşulları: T / T, paypal, Western Union, L / C
Yetenek temini: 50000pcs / ay
İletişim
Detaylı ürün tanımı
Motorlu Tip: kurşun vidalı step motor Talepler: 4
Faz: 2 fazlı Vida Tipi: T tipi, vidalı mil, sabit olmayan, sabit
Vida: Özelleştirilmiş Diğer bölümler: şanzıman, kodlayıcı, fren, entegre sürücü
Adedi: 10 Adet
Vurgulamak:

doğrusal aktüatör motoru

,

doğrusal elektrik motoru

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor

Jkongmotor,OEM ve ODM özelleştirilmiş 2 fazlı hibrit bipolar doğrusal adım motorlarıEntegre kurşun vidaları ile, hassas, güvenilir ve bakım dostu doğrusal hareket çözümleri sağlar.NEMA 8, 11, 14, 17, 23, 24 ve 34 kare boyutları, çizgisel adım motorlarımız çeşitli otomasyon ve hareket kontrol gereksinimlerini karşılamak için tasarlanmıştır.

Ürün Genel Görünümü

Jkongmotor doğrusal adımlı motorlar yüksek performanslıhibrit adımlı motorbirhassas kurşun vidaBu entegre tasarım, dış bağlantıları ortadan kaldırır, mekanik karmaşıklığı azaltır ve konumlandırma doğruluğunu artırır.

Temel Özellikler

  • 2 fazlı hibrit bipolar tasarımsabit tork ve pürüzsüz hareket için

  • Entegre kurşun vidaDoğrudan doğrusal çıkış için (T- vida, trapez veya özel)

  • Çoklu NEMA Boyutları:NEMA 8 / 11 / 14 / 17 / 23 / 24 / 34

  • Yüksek konumlama doğruluğuMükemmel tekrarlanabilirlikle

  • Kompakt Yapıkurulum alanı tasarrufu

  • Düşük Gürültü, Düşük titreşimhassas ekipman için optimize edilmiş

  • Açık döngü veya kapalı döngü sistemleri için destek

Özelleştirme Seçenekleri (OEM & ODM)

  • Kurşun vida çapı, mesafe ve vuruş boyu

  • Kapalı, kapalı olmayan veya dış doğrusal yapılandırmalar

  • Özel itiş gücü, hız ve çözünürlük

  • Çubuk ucu, montaj boyutları ve özel kaplamalar

  • Seçilebilir kodlayıcı, fren veya entegre sürücü

  • Voltaj, akım, yalıtım sınıfı ve konektör türleri

  • Toz, korozyona veya yüksek sıcaklığa dayanıklı tasarımlar

Performans Avantajları

  • Yüksek itiş çıkışı:Güçlü doğrusal kuvvet için optimize edilmiş elektromanyetik tasarım

  • Yumuşak ve istikrarlı hareket:Mikro adım kontrolü için uygundur

  • Uzun kullanım süresi:Hassas işleme ve sıkı kalite kontrolü

  • Kolay Entegrasyon:Geleneksel doğrusal aktüatörlerin doğrudan değiştirilmesi

Tipik Uygulamalar

  • Tıbbi ve laboratuvar ekipmanları

  • Yarı iletken ve elektronik montajı

  • 3D yazıcılar ve katkı üretimi

  • Paketleme ve etiketleme makineleri

  • Optik, ölçüm ve denetim cihazları

  • Akıllı otomasyon ve robotik

Jkongmotor OEM & ODM yeteneği

Prototip geliştirmeden seri üretime kadar, Jkongmotor tamOEM ve ODM özelleştirilmiş doğrusal adımlı motor çözümleriMühendislik ekibimiz motor tasarımını, kurşun vida eşleşmesini, performans testini ve güvenilirlik doğrulamasını destekler. Her bir ürünün tam uygulama ihtiyaçlarınıza uygun olmasını sağlamak için.





Nema 8 adım motorları:

Model numarası. Adım açısı Motor Uzunluğu Mevcut Direniş İndüktansa Durum Döner # Leads'in Kütle
(°) (L) mm A Oh mH g.cm - Hayır, hayır. Kilo
JK20HS30-0604 1.8 30 0.6 18 3.2 180 4 0.06
JK20HS33-0604 1.8 33 0.6 6.5 1.7 200 4 0.07
JK20HS38-0604 1.8 38 0.6 10 5.5 300 4 0.08
JK20HS42-0804 1.8 42 0.8 5.4 1.5 400 4 0.09


Nema 11 adım motorları:

MOdel Hayır. Adım açısı Motor Uzunluğu Mevcut Direniş İndüktansa Durum Döner # Leads'in Rotor İnerti Kütle
(°) (L) mm A Oh mH g.cm - Hayır, hayır. g.cm2 Kilogram
JK28HS32-0674 1.8 32 0.67 5.6 3.4 600 4 9 0.11
JK28HS32-0956 1.8 32 0.95 2.8 0.8 430 6 9 0.11
JK28HS45-0956 1.8 45 0.95 3.4 1.2 750 6 12 0.14
JK28HS45-0674 1.8 45 0.67 6.8 4.9 950 4 12 0.14
JK28HS51-0956 1.8 51 0.95 4.6 1.8 900 6 18 0.2
JK28HS51-0674 1.8 51 0.67 9.2 7.2 1200 4 18 0.2




Nema 14 adım motorları:

Model numarası. Adım açısı Motor Uzunluğu Mevcut Direniş İndüktansa Durum Döner # Leads'in Dönüştürme tork Rotor İnerti Kütle
(°) (L) mm A Oh mH g.cm - Hayır, hayır. g.cm g.cm2 Kilogram
JK35HS28-0504 1.8 28 0.5 20 14 1000 4 80 11 0.13
JK35HS34-1004 1.8 34 1 2.7 4.3 1400 4 100 13 0.17
JK35HS42-1004 1.8 42 1 3.8 3.5 2000 4 125 23 0.22



Nema 17 adım motorları:

Model numarası. Adım açısı Motor Uzunluğu Mevcut Direniş İndüktansa Durum Döner # Leads'in Dönüştürme tork Rotor İnerti Kütle
(°) (L) mm A Oh mH kg.cm - Hayır, hayır. g.cm g.cm2 Kilogram
JK42HS25-0404 1.8 25 0.4 24 36 1.8 4 75 20 0.15
JK42HS28-0504 1.8 28 0.5 20 21 1.5 4 85 24 0.22
JK42HS34-1334 1.8 34 1.33 2.1 2.5 2.2 4 120 34 0.22
JK42HS34-0406 1.8 34 0.4 24 15 1.6 6 120 34 0.22
JK42HS34-0956 1.8 34 0.95 4.2 2.5 1.6 6 120 34 0.22
JK42HS40-0406 1.8 40 0.4 30 30 2.6 6 150 54 0.28
JK42HS40-1684 1.8 40 1.68 1.65 3.2 3.6 4 150 54 0.28
JK42HS40-1206 1.8 40 1.2 3 2.7 2.9 6 150 54 0.28
JK42HS48-0406 1.8 48 0.4 30 25 3.1 6 260 68 0.35
JK42HS48-1684 1.8 48 1.68 1.65 2.8 4.4 4 260 68 0.35
JK42HS48-1206 1.8 48 1.2 3.3 2.8 3.17 6 260 68 0.35
JK42HS60-0406 1.8 60 0.4 30 39 6.5 6 280 102 0.5
JK42HS60-1704 1.8 60 1.7 3 6.2 7.3 4 280 102 0.5
JK42HS60-1206 1.8 60 1.2 6 7 5.6 6 280 102 0.5



Nema 23 adım motorları:

Model numarası. Adım açısı Motor Uzunluğu Mevcut Direniş İndüktansa Durum Döner # Leads'in Dönüştürme tork Rotor İnerti Kütle
(°) (L) mm A Oh mH N.m. - Hayır, hayır. g.cm g.cm2 Kilogram
JK57HS41-1006 1.8 41 1 7.1 8 0.48 6 250 150 0.47
JK57HS41-2008 1.8 41 2 1.4 1.4 0.39 8 250 150 0.47
JK57HS41-2804 1.8 41 2.8 0.7 1.4 0.55 4 250 150 0.47
JK57HS51-1006 1.8 51 1 6.6 8.2 0.72 6 300 230 0.59
JK57HS51-2008 1.8 51 2 1.8 2.7 0.9 8 300 230 0.59
JK57HS51-2804 1.8 51 2.8 0.83 2.2 1.01 4 300 230 0.59
JK57HS56-2006 1.8 56 2 1.8 2.5 0.9 6 350 280 0.68
JK57HS56-2108 1.8 56 2.1 1.8 2.5 1 8 350 280 0.68
JK57HS56-2804 1.8 56 2.8 0.9 2.5 1.2 4 350 280 0.68
JK57HS64-2804 1.8 64 2.8 0.8 2.3 1 4 400 300 0.75
JK57HS76-2804 1.8 76 2.8 1.1 3.6 1.89 4 600 440 1.1
JK57HS76-3006 1.8 76 3 1 1.6 1.35 6 600 440 1.1
JK57HS76-3008 1.8 76 3 1 1.8 1.5 8 600 440 1.1
JK57HS82-3004 1.8 82 3 1.2 4 2.1 4 1000 600 1.2
JK57HS82-4008 1.8 82 4 0.8 1.8 2 8 1000 600 1.2
JK57HS82-4204 1.8 82 4.2 0.7 2.5 2.2 4 1000 600 1.2
JK57HS100-4204 1.8 100 4.2 0.75 3 3 4 1100 700 1.3
JK57HS112-3004 1.8 112 3 1.6 7.5 3 4 1200 800 1.4
JK57HS112-4204 1.8 112 4.2 0.9 3.8 3.1 4 1200 800 1.4





Nema 24 adım motorları:

Model numarası. Kablolama Şeması Motor Uzunluğu Mevcut Direniş İndüktansa Durum Döner # Leads'in Dönüştürme tork Rotor İnerti Kütle
(L) mm A Oh mH N.m. - Hayır, hayır. g.cm g.cm2 Kilogram
JK60HS56-2008 Tek kutuplu 56 2 1.8 3 1.17 8 700 300 0.77
Paralel 2.8 0.9 3.6 1.65
Tandem 1.4 3.6 14.4 1.65
JK60HS67-2008 Tek kutuplu 67 2 2.4 4.6 1.5 8 900 570 1.2
Paralel 2.8 1.2 4.6 2.1
Tandem 1.4 4.8 18.4 2.1
JK60HS88-2008 Tek kutuplu 88 2 3 6.8 2.2 8 1000 840 1.4
Paralel 2.8 1.5 6.8 3.1
Tandem 1.4 6 27.2 3.1
JK60HS100-2008 Tek kutuplu 100 2 3.2 6.4 2.8 8 1100 980 1.7
Paralel 2.8 1.6 6.4 4
Tandem 1.4 6.4 25.6 4
JK60HS111-2008 Tek kutuplu 111 2 4.4 8.3 3.2 8 1200 1120 1.9
Paralel 2.8 2.2 8.3 4.5
Tandem 1.4 8.8 33.2 4.5





Nema 34 adım motorları:

Model numarası. Adım açısı Motor Uzunluğu Mevcut Direniş İndüktansa Durum Döner # Leads'in Dönüştürme tork Rotor İnerti Kütle
(°) (L) mm A Oh mH N.m. - Hayır, hayır. Kg.cm g.cm2 Kilogram
JK86HS68-5904 1.8 67 5.9 0.28 1.7 3.4 4 0.8 1000 1.7
JK86HS68-2808 1.8 67 2.8 1.4 3.9 3.4 8 0.8 1000 1.7
JK86HS78-5504 1.8 78 5.5 0.46 4 4.6 4 1.2 1400 2.3
JK86HS78-4208 1.8 78 4.2 0.75 3.4 4.6 8 1.2 1400 2.3
JK86HS97-4504 1.8 97 4.5 0.66 3 5.8 4 1.7 2100 3
JK86HS97-4008 1.8 97 4 0.98 4.1 4.7 8 1.7 2100 3
JK86HS100-6004 1.8 100 6 0.36 2.8 7 4 1.9 2200 3.1
JK86HS115-6004 1.8 115 6 0.6 6.5 8.7 4 2.4 2700 3.8
JK86HS115-4208 1.8 115 4.2 0.9 6 8.7 8 2.4 2700 3.8
JK86HS126-6004 1.8 126 6 0.58 6.5 6.3 4 2.9 3200 4.5
JK86HS155-6004 1.8 155 6 0.68 9 13 4 3.6 4000 5.4
JK86HS155-4208 1.8 155 4.2 1.25 8 12.2 8 3.6 4000 5.4






Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor 0



Şirket Profili:

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor 1

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor 2

Changzhou Jkongmotor Co., Ltd Changzhou, Çin'de bir yüksek teknoloji endüstri bölgesiydi.dokuma baskı ekipmanları vb..
JKONGMOTOR, bizimle uzun vadeli işbirliği kurmak için 'OEM' ve 'ODM' işbirliklerini ve diğer şirketleri sıcak bir şekilde karşılıyor.
Şirket ruhu samimi ve iyi bir üne sahip, aynı zamanda yerli ve yabancı tedarikçilerle yakın ortak çıkarlar ile müşterilerin geniş kitlelerinin tanınmasını ve desteğini kazandı,Şirket iyi gelişme aşamasına girdi., şirketin sadece gerçekten sürdürülebilir gelişimini gerçekleştirme stratejik hedefi için sağlam bir temel oluşturur.


Ekipman gösterisi:

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor 3

Üretim akışı:

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor 4

Paket:

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor 5

Sertifika:

Jkongmotor OEM ODM Özel 2 Fazlı Hibrit Bipolar Nema 8 11 14 17 23 24 34 Kurşun vida ile doğrusal adımlı motor 6











Jkongmotor, kurşun vidalı doğrusal adımlı motorlarHızlı, istikrarlı ve özelleştirilebilirlik sağlayan, gelişmiş doğrusal hareket kontrolü için güvenilir ortağınız.
