İki Fazlı DC 20V 1A - Düşük Titreşimli 4.2A DM542 Step Sürücü

Öyorum

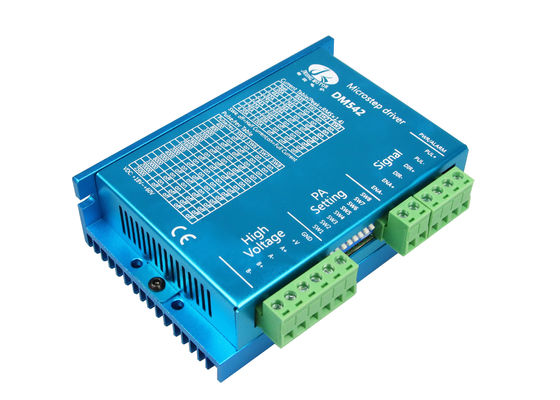

DM542, gelişmiş bir kontrol algoritması ile DSP tabanlı yeni nesil yüksek performanslı dijital step sürücüdür.DM542 tarafından sürülen motorlar, piyasadaki diğer sürücülerden çok daha az gürültü ve çok daha az titreşim ile çalışabilir.DM542, daha düşük gürültü, daha düşük titreşim ve daha düşük ısıtma özelliğine sahiptir.DM542'nin voltajı DC 20V-50V'dir.Akımı 4.20A'dan az olan tüm 2 fazlı hibrit step motorlar için uygundur.DM542'nin 15 çeşit mikro adımı vardır.DM542'nin maksimum adım sayısı 25600 adım/dev'dir (mikro adım 1/128'dir).Akım aralığı 1.0A-4.20A'dır ve çıkış akımı 8 duraklıdır.DM542, otomatik yarı akış, aşırı voltaj, düşük voltaj ve aşırı akım koruma fonksiyonlarına sahiptir.

C2 fazlı step motor sürücüsünün ommon göstergesi

Step motorlar ve step sürücüler nelerdir?

Step motor, hız ve konumun hassas kontrolü için özel olarak kullanılan özel bir motordur.Sabit bir açıda ("adım açısı" olarak adlandırılır) adım adım çalışır, bu nedenle adım motoru olarak adlandırılır.Özelliği, birikmiş hata olmamasıdır.Kontrolörden gelen her darbe sinyalini alır ve motor, sürücünün tahriki altında sabit bir açıda çalışır, bu nedenle çeşitli açık döngü kontrolünde yaygın olarak kullanılır.

Step sürücü, step motorun çalışmasını sağlayan bir güç amplifikatörüdür.Kontrolör tarafından gönderilen darbe sinyalini step motorun güç sinyaline dönüştürebilir.Motorun hızı, darbe frekansıyla orantılıdır, bu nedenle kontrol darbe frekansı doğru bir şekilde ayarlanabilir.Darbe sayısı kontrol edilerek doğru konumlandırma elde edilebilir.

Sürücü segmentasyonu nedir?Adımlı motorun hızı ile darbe frekansı arasındaki ilişki nedir?

Adımlı motorun benzersiz yapısı nedeniyle, fabrikadan çıkarken "doğal adım Motorun Açısı" ile işaretlenmiştir (örneğin, yarım adımın her adımının dönüş Açısı olduğunu gösteren 0,9°/1,8°). 0,9° ve tüm adımınki 1,8°'dir).

Bununla birlikte, birçok hassas kontrol ve durumda, tüm adım Açısı çok büyüktür, kontrol doğruluğunu etkiler ve titreşim çok büyüktür, alt bölüm sürücüsü olarak adlandırılan bir motor doğal adım Açısını tamamlamak için çok fazla adım gerekir, Bu işlevi gerçekleştirebilen elektronik cihaza alt bölüm sürücüsü denir.

step motor sürücüsü uygulamaları

Etiketleme makinesi, kesme makinesi, paketleme makinesi, çizim makinesi, oyma makinesi, CNC makinesi ve benzeri gibi çeşitli küçük ölçekli otomasyon ekipman ve aletlerinde uygulanabilir.Düşük titreşim, düşük gürültü, yüksek hassasiyet ve yüksek hız gerektiren ekipmanlarda kullanıldığında her zaman iyi performans gösterir.
