| Menşe yeri: | Jiangsu, Çin (Anakara) |
| Marka adı: | Jkongmotor |
| Sertifika: | CE, ROHS,ISO9001 |
| Model numarası: | JK60BLS01 |
| Min sipariş miktarı: | 3-10 ADET |
|---|---|
| Fiyat: | US$25~US$30 |
| Ambalaj bilgileri: | <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile |
| Teslim süresi: | Numuneler için 7-15 gün / Parti için 15-25 gün |
| Ödeme koşulları: | T/T, paypal, Western Union, L/C |
| Yetenek temini: | 100000 adet/ay |
| İsim: | 60mm bldc motor | Tutma Torku: | 0.3Nm |
|---|---|---|---|
| Motor Uzunluğu: | 78 mm | Faz Sayısı: | 3 FAZ |
| Kutup sayısı: | 8 | anma gerilimi: | 48V |
| Anma Hızı: | 3000 devir/dakika | Anma gücü: | 94W |
| eşleşen sürücü: | JKBLD120 | Koruma derecesi: | IP30 |
| Vurgulamak: | 3Faz 48V Fırçasız DC Motorlar,94W Fırçasız DC Motorlar,3000rpm 48v DC Motor |
||

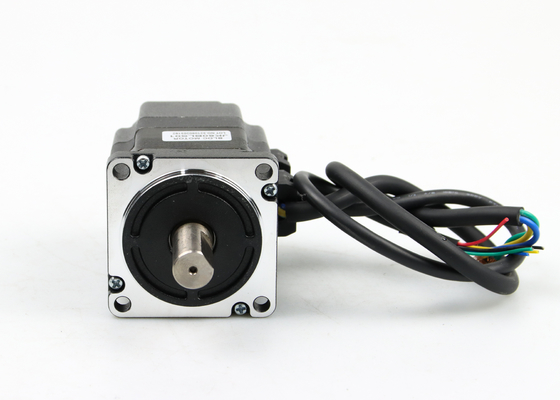

3 fazlı 8 kutuplu 94W 3000rpm 48V 60bls fırçasız DC motorlar özelleştirebilir
1. 60mm fırçasız DC motorun özellikleri:
İsteğe bağlı: elektronik sürücüler, kodlayıcılar ve dişli kutuları ile Hall efekti çözümleyici ve sensörsüz geri bildirim.
Özel voltaj ve şaft vb. tasarlayabiliriz.
motorlar paso bir pas
2. bldc motorunun Elektriksel Özellikleri:
| modeli | |||||
| Şartname | Birim | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Faz Sayısı | Faz | 3 | |||
| Polonyalılar | Polonyalılar | 8 | |||
| anma gerilimi | VDC | 48 | |||
| Anma Hızı | devir | 3000 | |||
| Puanlanmıs tork | Nm | 0,3 | 0,6 | 0.9 | 1.2 |
| Anma akımı | Amper | 2.8 | 5.2 | 7.5 | 9.5 |
| Anma gücü | W | 94 | 188 | 283 | 377 |
| Tepe Tork | Nm | 0.9 | 1.8 | 2.7 | 3.6 |
| Tepe Akımı | Amper | 8.4 | 15.6 | 22.5 | 28,5 |
| Geri EMF | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| Tork Sabiti | Nm/A | 0.116 | 0.12 | 0.118 | 0.127 |
| Rotor Atalet | kg.c㎡ | 0.24 | 0.48 | 0,72 | 0.96 |
| Vücut uzunluğu | mm | 78 | 99 | 120 | 141 |
| Ağırlık | Kilogram | 0.85 | 1.25 | 1.65 | 2.05 |
| sensör | bal kuyusu | ||||
| Yalıtım sınıfı | B | ||||
| Koruma derecesi | IP30 | ||||
| Depolama sıcaklığı | -25～+70℃ | ||||
| Çalışma sıcaklığı | -15～+50℃ | ||||
| Çalışma Nemi | <= %85 BN | ||||
| Çalışma ortamı | Doğrudan güneş ışığı yok, aşındırıcı olmayan gaz, yanıcı gaz, yağ buharı, toz yok. | ||||
| Rakım | 1000m veya altı | ||||
| JKBLD120 JKBLD300 Fırçasız DC Motor Sürücü | ||
|
Çevre sıcaklığı |
JKBLD120 | JKBLD300 |
| -10℃~ 50℃ | -10℃~ 50℃ | |
| Giriş gerilimi | +12V~ +30V | +18V~ +50V |
|
Çıkış Akımı |
8A~30A | 15A~35A |
| Uygun Motor Hızı | 0~20000Rpm | 0~20000Rpm |
| Hall Sensör Voltajı | 4.5V~6.5V | 4.5V~5.5V |
| Harici Potansiyometre | 10KΩ | 10KΩ |
| Destek Motoru | 120w daha az fırçasız DC motor | 300w daha az fırçasız DC motor |
| JKBLD120fırçasız dc sürücüsü aşağıdaki üç fazlı sinüs dalgası gücüne uygundur, 120W fırçasız dc motor hız regülasyonu, harici bir potansiyometre kontrolü, harici analog voltaj kontrolü, PC (PLC, SCM gibi) PWM hız regülasyonu ve diğer fonksiyonlar sağlayabilir.Aynı zamanda sürücüde büyük başlangıç torku, hızlı başlangıç ve fren ve pozitif ve negatif anahtarlama, manuel ve otomatik kontrol kombinasyonu bulunur. | ||
| JKBLD300fırçasız dc sürücü, aşağıdaki 3 fazlı sinüs dalgası gücüne ve 48VDC 300W fırçasız dc motor hız ayarına uygundur, harici bir potansiyometre kontrolü, harici analog voltaj kontrolü, PC (PLC, SCM gibi) PWM hız regülasyonu ve diğer işlevleri sağlayabilir.Aynı zamanda sürücüde büyük başlangıç torku, hızlı başlatma ve fren ve pozitif ve negatif anahtarlama, manuel ve otomatik kontrol kombinasyonu bulunur. | ||
3. Eşleşen bldc Sürücüsü: JKBLD120
4.Boyutlardc fırçalanmış dc motor:(Birim=mm)
5. Ekipman üretin:
6.Üretim Süreci:
7. Özelleştirilmişile ilgilifırçasız elektrik motoru:
8.Avantajlarkare bldc motor 4000rpm:
Hız Kararlılığı
BLDC motorunda yerleşik olan hall etkisi sensörleri, rotor dönerken kutuplardaki değişimi N kutbundan S kutbuna doğru algılar.Durum değişiklikleri arasındaki süreye bağlı olarak rotorun hızı belirlenir.Bu bilgi daha sonra anahtarlama sırasının hızını ayarlamak için sürücü devresine beslenir.
Yüksek Hızlı Çalışma
Fırçalı ve fırçasız DC sistemleri, geniş bir hız aralığında düz tork sağlarken, AC motorlar hız arttıkça genellikle tork kaybeder.
9.Uygulamalarfırçasız dc motorların 24v:
Gelecekte daha geniş bir uygulama yelpazesinde kullanılan BLDC motorlarını görmeyi bekleyebiliriz.Örneğin, muhtemelen hizmet robotlarını, yani imalat dışındaki alanlarda hizmet sunan küçük robotları sürmek için yaygın olarak kullanılacaklardır.Konumlandırmayı hassas bir şekilde kontrol etmek için darbelerin kullanılabileceği bu tür uygulamalarda step motorların daha uygun olacağı düşünülebilir.Ancak BLDC motorları, kuvveti kontrol etmek için daha uygundur.Ve bir kademeli motorla, robot kol gibi bir yapının konumunu tutmak, nispeten büyük ve sürekli bir akım gerektirecektir.Bir BLDC motorla, gerekli olan tek şey, daha fazla güç verimli kontrole izin veren dış kuvvetle orantılı bir akımdır.BLDC motorları, golf arabaları ve mobilite arabalarındaki basit fırçalanmış DC motorların yerini alıyor olabilir.BLDC motorları daha iyi verimliliklerine ek olarak daha hassas kontrol sağlayabilir ve bu da pil ömrünü daha da uzatabilir.
