| Menşe yeri: | Jiangsu, Çin (Anakara) |
| Marka adı: | Jkongmotor |
| Sertifika: | CE, ROHS,ISO9001 |
| Model numarası: | JK 80BLS |
| Min sipariş miktarı: | 3-10 ADET |
|---|---|
| Fiyat: | US$19~US$48 |
| Ambalaj bilgileri: | <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile |
| Teslim süresi: | Numuneler için, 7-15 gün / toplu için, 15-25days |
| Ödeme koşulları: | T / T, paypal, Western Union, L / C |
| Yetenek temini: | 100000pcs / ay |
| şaft: | Tek | Polonyalılar: | 8 |
|---|---|---|---|
| Nominal Gerilim: | 48V | Nominal Hız: | 3000rpm |
| Anma gücü: | 110 W - 440 W | Puanlanmıs tork: | 0,35 Nm - 1,4 Nm |
| Anma akımı: | 3A - 10.5A | Motor uzunluğu: | 78 mm - 138 mm |

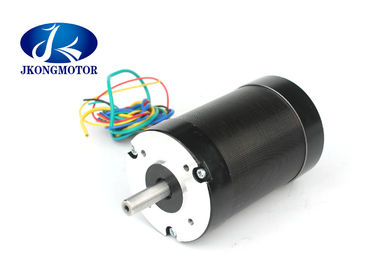

120Degree Elektrik Açısı ile 80mm Yuvarlak Fırçasız Dc Motor 48V 310V 3000RPM
1. Fırçasız dc elektrik motorunun tanımı:
Anma Gerilimi: 48V - 310V
Anma Hızı: 1000RPM - 4000RPM
2. 80 mm yuvarlak fırçasız dc motorun Genel Özellikleri
| Öğe | Şartname |
| Sargı tipi | Star |
| Hall etkisi açısı | 120 derece elektrik açısı |
| Mil bitti | 0,025 mm |
| Radyal oyun | 0,02 mm＠450 g |
| Oyunu bitir | 0,08 mm＠450 g |
| Maks. Radyal kuvvet | 115N ＠ 20mm flanştan |
| Maks. Eksenel kuvvet | 45N |
| Yalıtım sınıfı | B sınıfı |
| Dielektrik gücü | Bir dakika için 500VDC |
| Yalıtım direnci | 100MΩ Min., 500VDC |
3. 80 mm fırçasız dc elektrik motorunun Elektriksel Özellikleri:
| Modeli | |||||
| Şartname | Birim | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
| Faz Sayısı | Evre | 3 | |||
| Kutup sayısı | Polonyalılar | 8 | |||
| Anma Gerilimi | VDC | 48 | |||
| Anma Hızı | Devir | 3000 | |||
| Puanlanmıs tork | Nm | 0.35 | 0.7 | 1.05 | 1.4 |
| Anma akımı | Amper | 3 | 5.5 | 8 | 10.5 |
| Anma gücü | W | 110 | 220 | 330 | 440 |
| Tepe Torku | Nm | 1.05 | 2.1 | 3.15 | 4.2 |
| Tepe Akımı | Amper | 9 | 16.5 | 24 | 31.5 |
| Geri EMF | V / Krpm | 13.5 | 13.3 | 13.1 | 13 |
| Tork Sabiti | Nm / A | 0.13 | 0.127 | 0.126 | 0.124 |
| Rotor Ataleti | gc㎡ | 210 | 420 | 630 | 840 |
| Vücut uzunluğu | mm | 78 | 98 | 118 | 138 |
| Ağırlık | Kilogram | 1.4 | 2 | 2.6 | 3.2 |
| Sensör | Honeywell | ||||
| Yalıtım sınıfı | B | ||||
| Koruma derecesi | IP30 | ||||
| Depolama sıcaklığı | -25 ～ + 70 ℃ | ||||
| Çalışma sıcaklığı | -15 ～ + 50 ℃ | ||||
| Çalışma Nemi | % 85 veya% 85'in altında bağıl nem (yoğuşmasız) | ||||
| Çalışma ortamı | dış mekan (doğrudan güneş ışığı yok), Aşındırıcı Olmayan Gaz, Yanıcı olmayan gaz, Yağ sisi yok, Toz yok |
||||
| Rakım | 1000m veya 1000m'nin altında | ||||
Eşleşen BLDC motor Sürücüsü: JKBLD300 JKBLD750
4. 80mm yuvarlak bldc MOTOR'un boyutları: (Birim = mm)
5. BLDC Motorların Avantajları
Stator üzerinde üç bobin bulunan bir BLDC motor, bu bobinlerden uzanan altı elektrik kablosuna (her bir bobine iki) sahip olacaktır.Çoğu uygulamada, bu tellerden üçü, motor gövdesinden uzanan üç tel ile dahili olarak bağlanacaktır (daha önce açıklanan fırçalanmış motordan uzanan iki telin aksine).BLDC motor kasasındaki kablolama, güç hücresinin pozitif ve negatif terminallerini bağlamaktan daha karmaşıktır;Bu serinin ikinci oturumunda bu motorların nasıl çalıştığına daha yakından bakacağız.Aşağıda BLDC motorlarının avantajlarına bakarak sonuca varıyoruz.
Bu motorlar maksimum dönme kuvvetinde (tork) sürekli olarak kontrol edebildiğinden, büyük bir avantaj verimliliktir.Fırçalanmış motorlar ise, dönüşün sadece belirli noktalarında maksimum torka ulaşır.Fırçalanmış bir motorun fırçasız bir modelle aynı torku sağlaması için daha büyük mıknatıslar kullanması gerekir.Bu nedenle, küçük BLDC motorlar bile önemli ölçüde güç sağlayabilir.
İkinci büyük avantaj - birinciyle ilgili - kontrol edilebilirliktir.BLDC motorlar, tam olarak istenen torku ve dönüş hızını sağlamak için geri bildirim mekanizmaları kullanılarak kontrol edilebilir.Hassas kontrol, enerji tüketimini ve ısı oluşumunu azaltır ve - motorların pille çalıştığı durumlarda - pil ömrünü uzatır.
BLDC motorlar ayrıca fırça eksikliği sayesinde yüksek dayanıklılık ve düşük elektrik gürültüsü üretimi sunar.Fırçalanmış motorlarda, fırçalar ve komütatör sürekli hareket eden temasın bir sonucu olarak aşınır ve ayrıca temasın yapıldığı yerde kıvılcımlar üretir.Özellikle elektriksel gürültü, fırçaların komütatördeki boşlukların üzerinden geçtiği alanlarda meydana gelme eğiliminde olan güçlü kıvılcımların sonucudur.Bu nedenle BLDC motorlar, elektriksel gürültüden kaçınmanın önemli olduğu uygulamalarda genellikle tercih edilir olarak kabul edilir.
6. Fırçasız dc motorun uygulamaları:
Ürünlerimiz yaygın olarak kullanılmaktadır.
