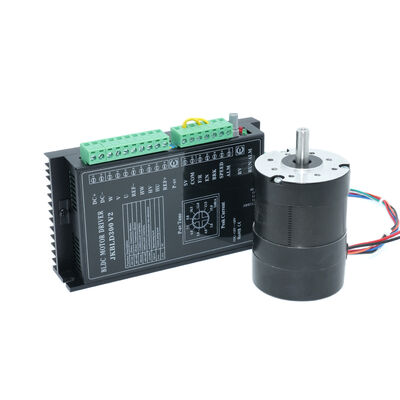

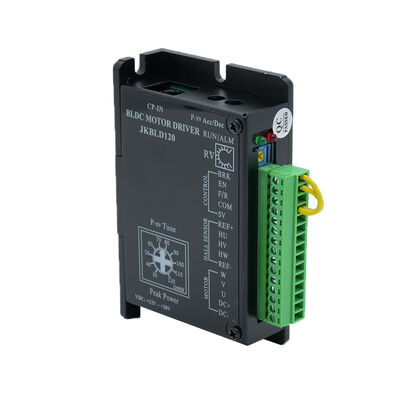

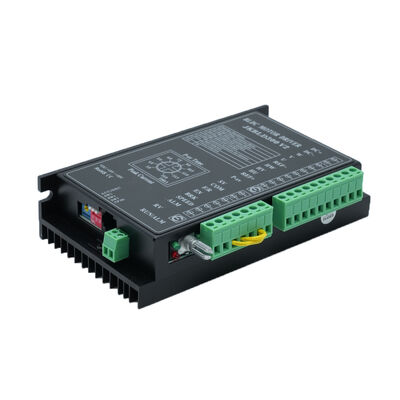

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A
video
0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A
Ürün ayrıntıları:
Menşe yeri: Jiangsu, Çin (Anakara)
Marka adı: Jkongmotor
Sertifika: CE, ROHS,ISO9001
Model numarası: JKBLS120
Ödeme & teslimat koşulları:
Min sipariş miktarı: 3-10 ADET
Fiyat: US $17.00 - US $22.00
Ambalaj bilgileri: <i>with export carton .</i> <b>ihracat karton ile.</b> <i>big quantity with pallet</i> <b>palet ile
Teslim süresi: Numuneler için, 7-15 gün / toplu için, 15-25days
Ödeme koşulları: T / T, paypal, Western Union, L / C
Yetenek temini: 50000 adet / ay
İletişim
Detaylı ürün tanımı
Motor tipi: DC motoru Giriş gerilimi: 12V-30V
Motor hızı: 20000rpm Ağırlık: 0.6CE ROHSkg
sertifikalı: CE ROHS uyumlu Motor: 0 - 120W
Vurgulamak:

bldc motor sürücüsü

,

motor sürücüsü

0-120w Bldc Motor için 10V ~ 30VDC 0A-8A Fırçasız Dc Motor Sürücüsü JKBLD120



Takım motorları:

modeli
Şartname Birim JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
Faz Sayısı Faz 3
Kutup sayısı Polonyalılar 4
anma gerilimi VDC 36
Anma Hızı devir 4000
Puanlanmıs tork Nm 0.11 0.22 0.33 0.44
Anma akımı Amper 2 3.6 5.3 6.8
Anma gücü W 46 92 138 184
Tepe Tork Nm 0.33 0.66 1 1.32
Tepe Akımı Amper 6.8 11.5 15.5 20.5
Geri EMF V/Krpm 7.7 7.4 7.3 7.1
Tork Sabiti Nm/A 0.073 0.07 0.07 0.068
Rotor Atalet gc㎡ 75 119 173 230
Vücut uzunluğu mm 47 67 87 107
Ağırlık Kilogram 0.44 0.75 1 1.25
sensör bal kuyusu
Yalıtım sınıfı B
Koruma derecesi IP30
Depolama sıcaklığı -25~+70℃
Çalışma sıcaklığı -15~+50℃
Çalışma Nemi %85 BN
Çalışma ortamı Dış mekan (doğrudan güneş ışığı yok), aşındırıcı gaz yok, yanıcı gaz yok, yağ buharı yok, toz yok
Rakım 1000 metre veya daha az


    modeli
Şartname Birim JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
Faz Sayısı Faz 3
Polonyalılar Polonyalılar 8
anma gerilimi VDC 48
Anma Hızı devir 3000
Puanlanmıs tork Nm 0,3 0,6 0.9 1.2
Anma akımı Amper 2.8 5.2 7.5 9.5
Anma gücü W 94 188 283 377
Tepe Tork Nm 0.9 1.8 2.7 3.6
Tepe Akımı Amper 8.4 15.6 22.5 28,5
Geri EMF V/Krpm 12.1 12.6 12.4 13.3
Tork Sabiti Nm/A 0.116 0.12 0.118 0.127
Rotor Atalet kg.c㎡ 0.24 0.48 0,72 0.96
Vücut uzunluğu mm 78 99 120 141
Ağırlık Kilogram 0.85 1.25 1.65 2.05
sensör bal kuyusu
Yalıtım sınıfı B
Koruma derecesi IP30
Depolama sıcaklığı -25~+70℃
Çalışma sıcaklığı -15~+50℃
Çalışma Nemi <= %85 BN
Çalışma ortamı Doğrudan güneş ışığı yok, aşındırıcı olmayan gaz, yanıcı gaz, yağ buharı, toz yok.
Rakım 1000m veya altı



Parametre Minimum Oy Maks. Birim
Motor Hall Sensör Açısı 120°/240°
DC Güç Girişi 12 24 30 V
Sürücü Akım Çıkışı   5 8 A
Uygun Motor Hızı 0   20000 rpm
Hall Sensör Voltajı 4.5 5 5.5 V
Hall Sensör Akımı   20   mA
Harici Potansiyometre   10K   Ω



işaret

tanımlamak

DC+/DC-

Güç kaynağı girişi (DC12V~DC30V) + ve - için hata yapmayın

U, V, B

Motor önde gelen teller kalın telleri birbirine bağlar

Hu,Hv,Hw

Hall sinyali önde gelen kablo bağlantısı (ince teller Hu, Hv, Hw)

REF+

Salon güç kaynağı + (motor salonu girişi için +5V)

REF-

Salon güç kaynağı - ( salon zemini bu bağlantı noktasını bağlayın)

VCC

Harici potansiyometre güç kaynağı bağlantı noktası (sadece potansiyometre için kullanılabilir, diğer harici devreler için kullanılamaz)

SV

Harici potansiyometre terminali (Hız düzenlemesine bakın)

COM

ortak bağlantı noktası (Düşük seviye)

ileri/geri

Yön: sarkan veya yüksek seviyede ileri, düşük seviyeli ters çevirmenot 1

TR

Etkinleştir: yüksek seviye/düşük seviyeyi durdur/not 1'i çalıştır

BRK

Hızlı fren: yüksek seviye/düşük seviye durdurma/çalışma notu 1



0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A 0

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A 1

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A 2

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A 3

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A 4

0-120w BLDC Motor için JKBLD120 Fırçasız DC Motor Sürücüsü 10V ~ 30VDC 0A-8A 5
